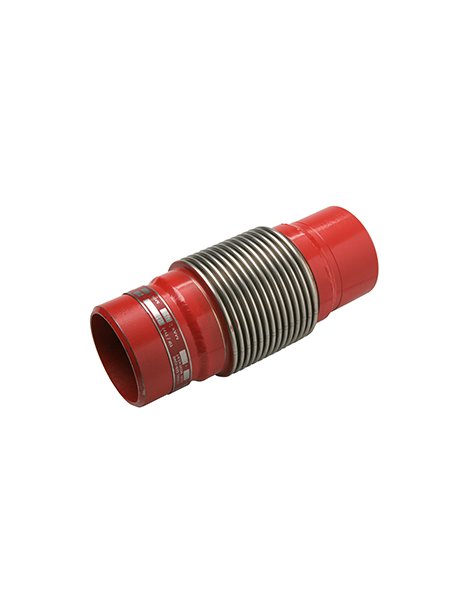

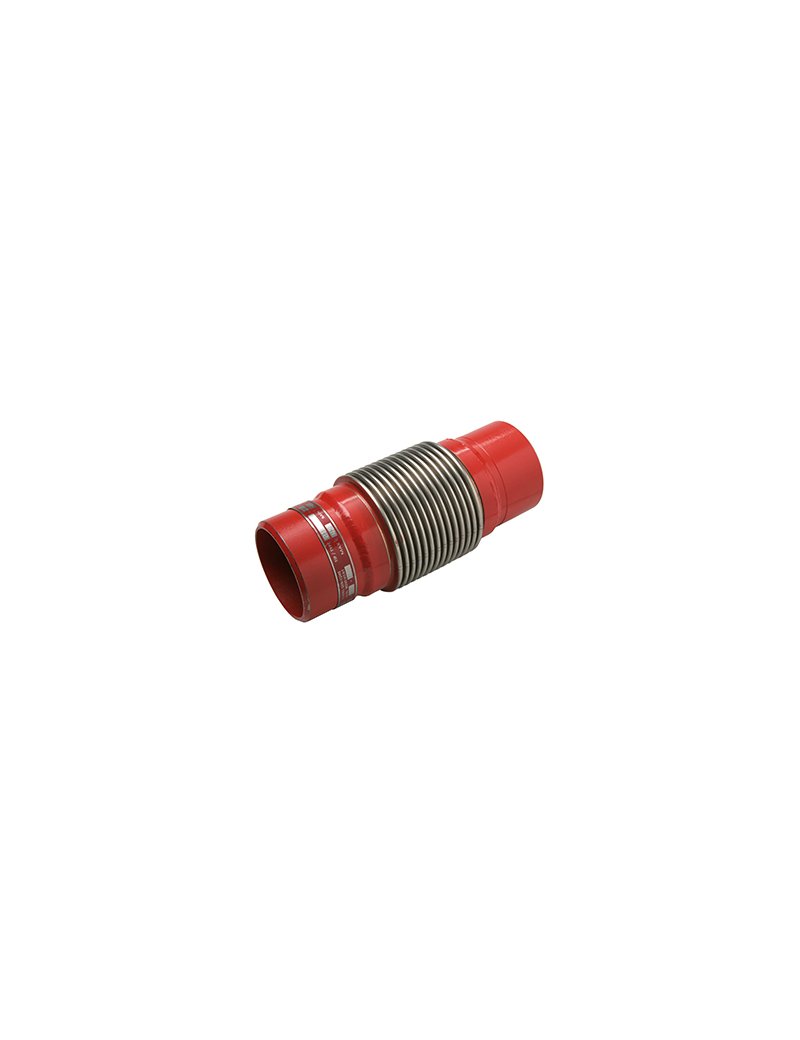

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 125

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 125 - Codice prodotto fornitore: 9-VSMUM125

Caratteristiche

- Pressione nominale di esercizio: PN 16
- Diametro nominale: DN 125
- Camicia interna e soffietto in acciaio inox AISI 321
- Flange e tiranti in acciaio al carbonio S235JR
- Movimento assiale consentito: circa +10 / -20 mm
- Temperatura di esercizio: da -195°C a +600°C
- Certificato CE secondo la Direttiva Europea 2014/68/UE

Misure

- DN: 125 mm
- Tipologia connessione: estremità a saldare
- Lunghezza media corpo: circa 320 mm
- Diametro esterno camicia: circa 139,7 mm

Consigli per installazione

• Installare il giunto in posizione tale da assorbire i movimenti assiali della tubazione.
• Mantenere quanto più possibile l’allineamento tra le tubazioni collegate.
• Bloccare la tubazione con punti fissi adeguati in accordo alle indicazioni di progetto.
• Non utilizzare il giunto per compensare disallineamenti o errori strutturali nell’impianto.
• Rispettare i limiti di movimento e temperatura specificati.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici visivi per verificare l’integrità del soffietto e delle saldature.
• Verificare periodicamente la tenuta dei collegamenti e delle flange.
• Non eseguire saldature o lavorazioni aggiuntive in prossimità del giunto installato.

Peso indicativo

32 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
