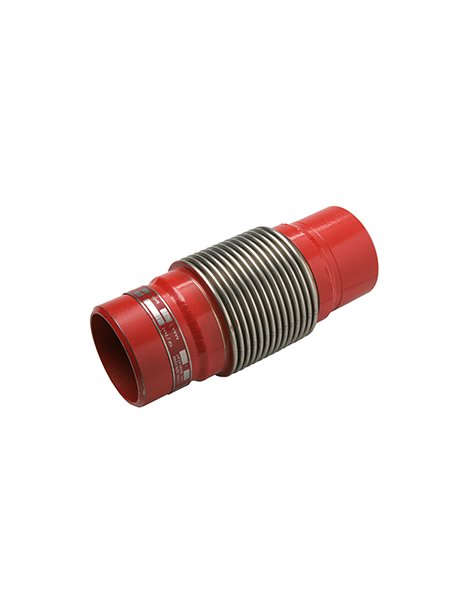

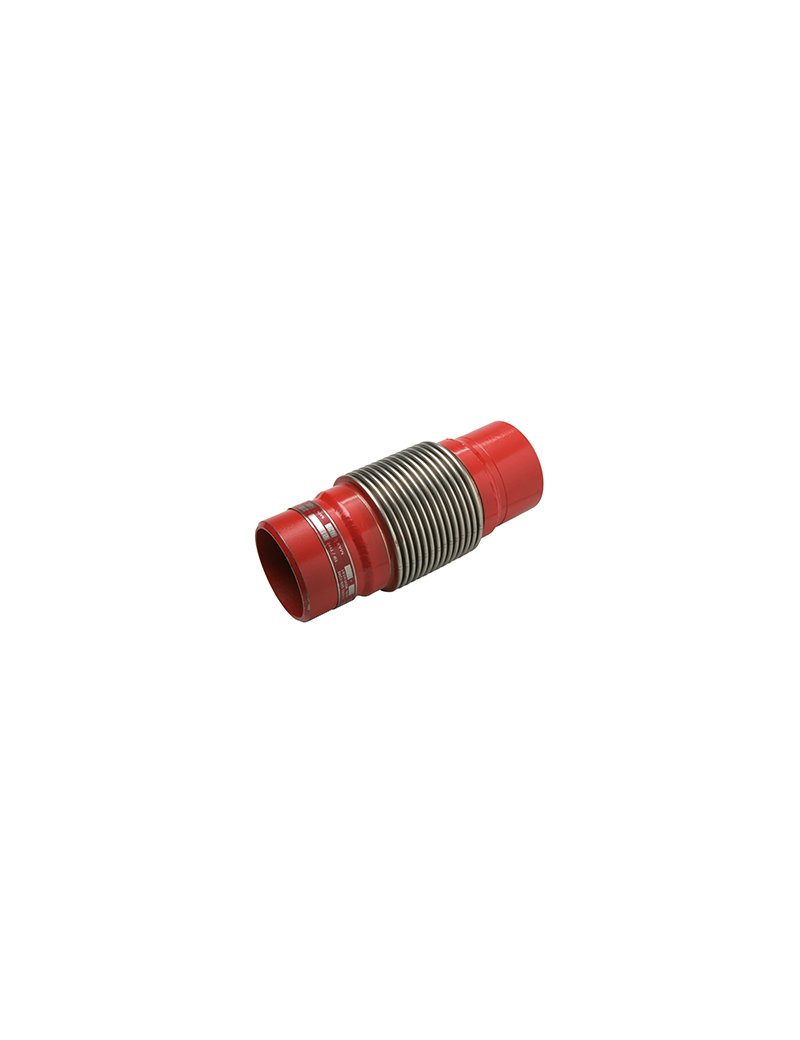

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 80
Caratteristiche
Giunto di espansione progettato per assorbire movimenti assiali nelle tubazioni.
Camicia interna in acciaio per ridurre la turbolenza del flusso.
Struttura metallica idonea per impieghi in sistemi HVAC, aria compressa, linee di pompaggio, applicazioni chimiche e marine.
Certificazione CE secondo la Direttiva Europea 2014/68/UE.
Pressione di esercizio: PN 16.
Temperatura di esercizio: da -195 °C a +600 °C.
Misure
| Diametro nominale (DN) | 80 mm |
| Pressione nominale (PN) | 16 bar |
| Movimento assiale massimo | +10 / -20 mm |
Consigli per installazione
- Installare tra due punti fissi della tubazione opportunamente dimensionati.
- Verificare l'allineamento delle tubazioni per evitare sollecitazioni non previste.
- Accertarsi che lo spazio di installazione consenta il libero movimento assiale specificato.
- Eseguire la saldatura seguendo le normative vigenti per garantire la tenuta meccanica e idraulica.
Raccomandazioni per la manutenzione
- Controllare periodicamente l'assenza di perdite e l'integrità del soffietto metallico.
- Mantenere le protezioni dalle corrosioni secondo le specifiche ambientali.
- Verificare che l'espansione e la compressione del giunto siano libere e non ostacolate da residui o deformazioni.
Peso indicativo
6,4 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
