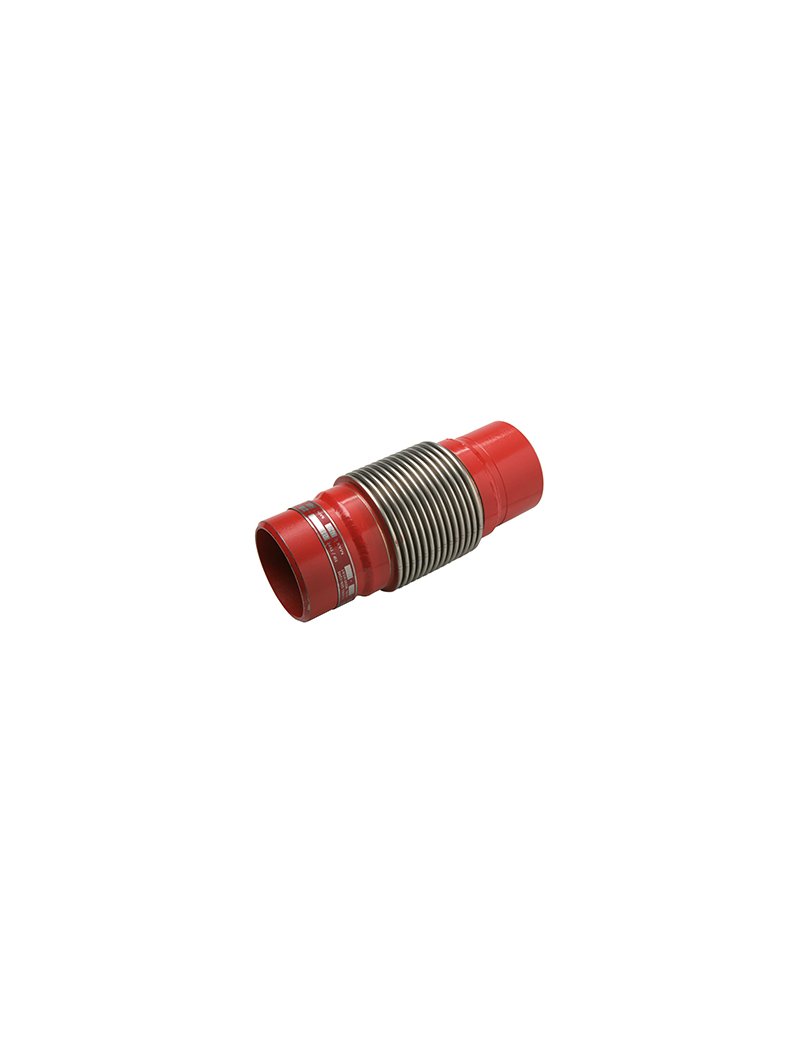

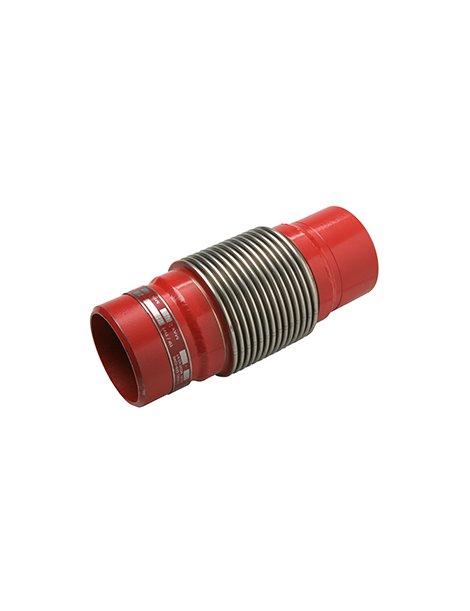

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 65

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 65

Caratteristiche

• Giunto di espansione assiale progettato per assorbire movimenti assiali delle tubazioni.
• Soffietto e camicia interna in acciaio inox per elevata resistenza a stress meccanici e cicli di temperatura estesi.
• Connessione a saldare.
• Pressione nominale: PN 16.
• Adatto a sistemi HVAC, aria compressa, pompe, impianti chimici e ambienti marini.
• Temperatura di esercizio: da circa -195°C a +300°C.
• Non modifica la direzione del flusso e non necessita spazio supplementare per l’installazione.

Misure

• Diametro nominale DN 65.
• Lunghezza massima indicativa: circa 410–902 mm (vedere scheda tecnica specifica del prodotto a saldare per dimensione).

Consigli per installazione

• Installare senza tensione iniziale nella tubazione.
• Assicurarsi che la tubazione sia ben allineata.
• Montaggio con la freccia sul corpo orientata secondo il senso del flusso per massima durata del soffietto.
• Verificare la compatibilità con i fluidi in transito e rispettare le condizioni di pressione e temperatura.
• Valutare la necessità di supporti anticaduta per tratte lunghe.

Raccomandazioni per la manutenzione

• Controllare periodicamente la tenuta delle saldature e l’integrità del soffietto.
• Rimuovere eventuali depositi o corrosioni presenti sulla camicia interna.
• Eseguire test di tenuta almeno una volta l’anno in base al ciclo di servizio.
• Sostituire il giunto se si osservano deformazioni o perdite.

Peso indicativo del prodotto

Circa 7,0 kg.
