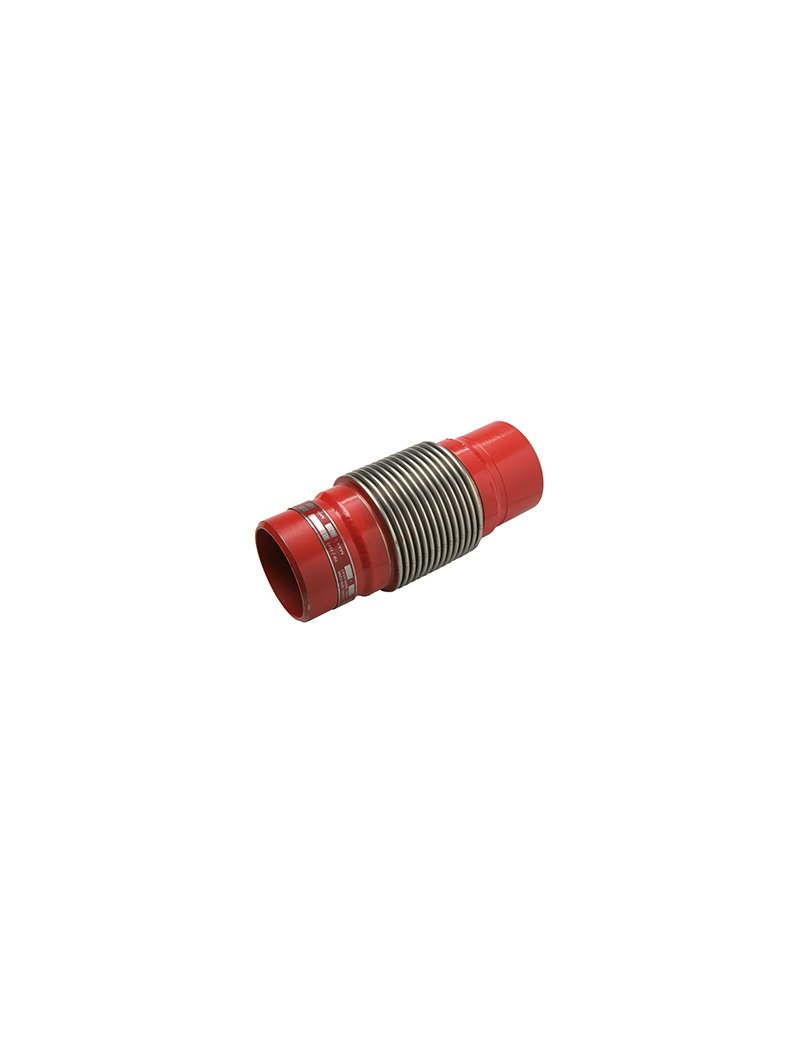

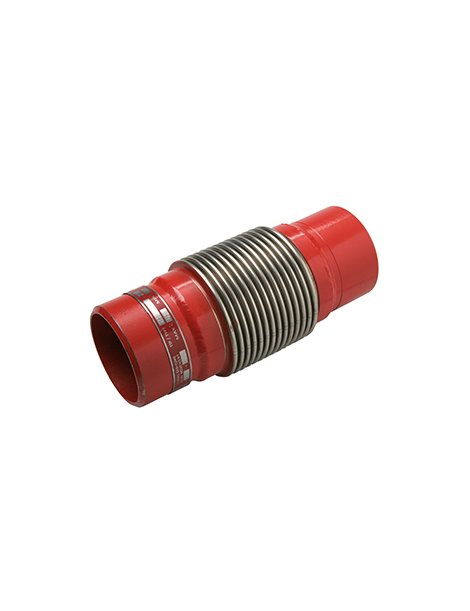

Giunto di espansione metallico con camicia interna a saldare PN 16 DN 40
Caratteristiche
• Giunto di espansione assiale idoneo per l’assorbimento dei movimenti assiali delle tubazioni.
• Camicia interna a saldare realizzata in acciaio inox AISI 321.
• Soffietto metallico in acciaio inox AISI 321.
• Tiranti, dadi e flange in acciaio al carbonio S235JR.
• Pressione nominale di esercizio: PN 16.
• Temperatura di esercizio: da -195°C a +600°C.
• Movimento assiale consentito: +10mm / -20mm.
• Certificato CE secondo Direttiva Europea 2014/68/UE.
Misure
• Diametro nominale (DN): 40 mm
• Lunghezza: 160 mm
• Diametro interno (Ødi): 38 mm
• Diametro esterno (Ødo): 61 mm
Consigli per installazione
- Installare il giunto rispettando il corretto allineamento della tubazione per evitare sollecitazioni trasversali e torsionali indesiderate.
- Non sottoporre il giunto a carichi esterni superiori a quelli di progetto.
- Effettuare la saldatura delle estremità secondo le migliori pratiche, proteggendo le parti mobili dal calore eccessivo.
- Prima della messa in servizio, assicurarsi che non siano presenti detriti o corpi estranei all’interno del giunto.
Raccomandazioni per la manutenzione
- Verificare periodicamente l’assenza di perdite e lo stato del soffietto metallico.
- Controllare che i tiranti e le flange siano integri e privi di corrosione.
- Effettuare la pulizia esterna con prodotti idonei, evitando sostanze aggressive che potrebbero danneggiare le guarnizioni o la superficie metallica.
- La manutenzione straordinaria deve essere eseguita solo da personale qualificato.
Peso indicativo
• Circa 3,2 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
