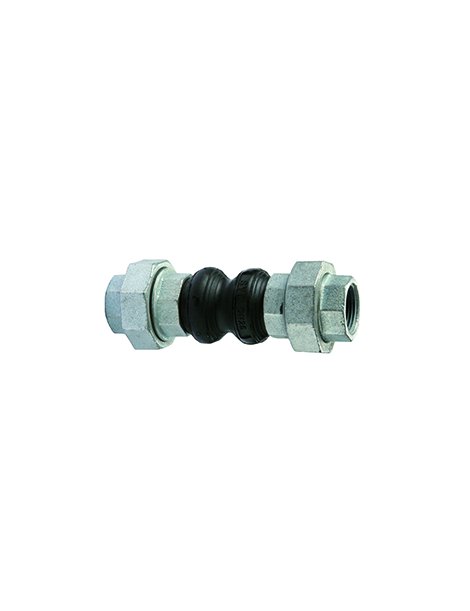

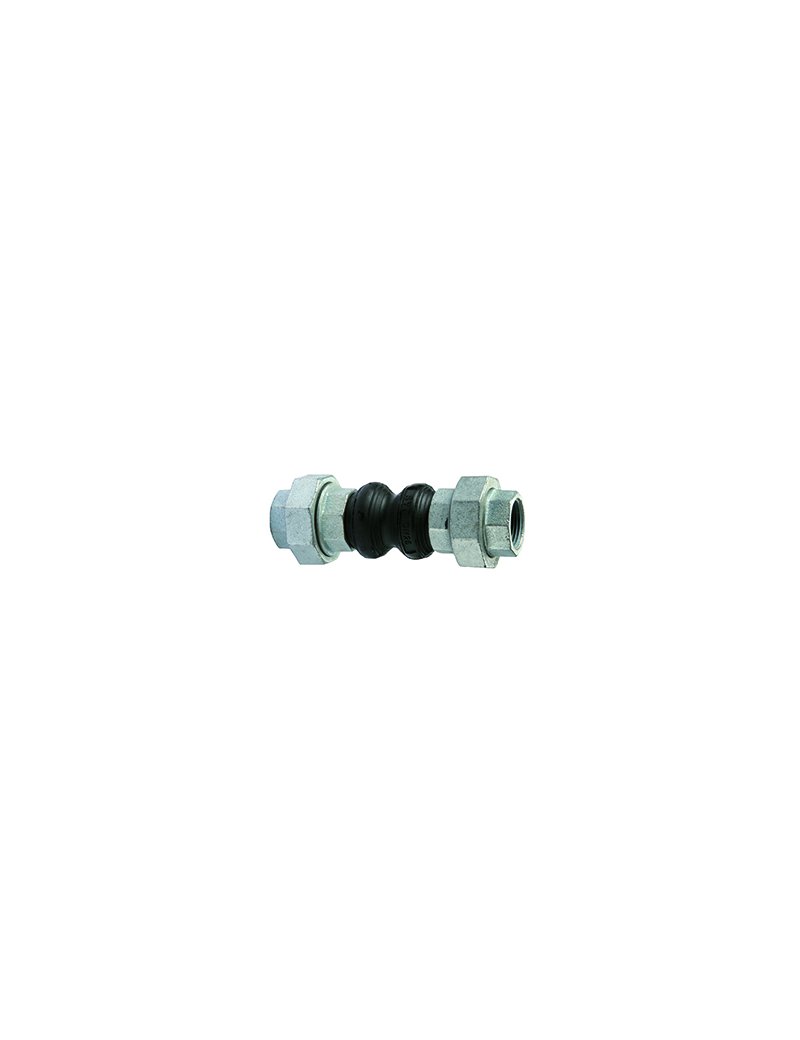

GIUNTO ELASTICO FILETTATO Ø 50 EPDM PN16 - Codice fornitore: 9-VSMU0050
Caratteristiche
- Materiale elastico: Polimero EPDM, rinforzato internamente.
- Attacco: Filettato (BSPT) femmina/femmina.
- Pressione di lavoro: PN16.
- Resistenza al vuoto: fino a 500 mm Hg (670 mbar).
- Campo di temperatura di esercizio: da -10°C a +90°C.
- Funzione: Assorbe dilatazioni termiche, sovrapressioni, corregge disallineamenti, isola vibrazioni, riduce rumori tra tubi.
Misure
| Diametro nominale (DN) | 50 mm |
| Diametro esterno raccordo | 60,3 mm |
| Lunghezza totale | 200 mm |
| Altezza corpo | 22 mm |
| Filettatura | F/F |
Consigli per installazione
- Verificare la compatibilità con il sistema e la classe di pressione (PN16).
- Montare il giunto tra elementi filettati standard BSPT, utilizzando idoneo sigillante su filetto.
- Non utilizzare strumenti che possano danneggiare la superficie in gomma EPDM durante la serraggio.
- Installare in modo da evitare tensioni meccaniche e allineare correttamente i tubi.
- Rispettare la coppia di serraggio suggerita di almeno 30 Nm.
Raccomandazioni per la manutenzione
- Effettuare controlli visivi annuali sulla superficie elastica per rilevare rigonfiamenti, screpolature o perdite.
- Verificare periodicamente la tenuta delle connessioni filettate.
- Evitare l'esposizione a oli minerali e detergenti aggressivi.
- In caso di sostituzione, sbloccare i raccordi utilizzando strumenti idonei per non danneggiare il giunto.
Peso indicativo
2,62 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
