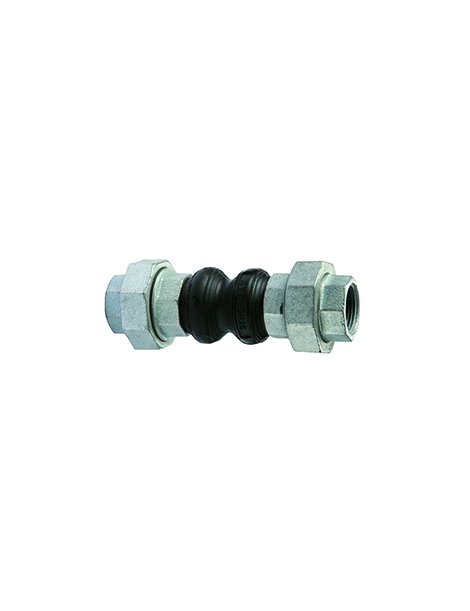

GIUNTO ELASTICO FILETTATO Ø 32 EPDM PN16
Caratteristiche
- Pressione di lavoro: PN16
- Temperatura di esercizio: da -10°C a +90°C
- Materiale corpo: Ghisa malleabile zincata secondo UNI EN 1562
- Elemento elastico: EPDM rinforzato con nylon e cavi d’acciaio
- Estremità: Filettate femmina a tenuta stagna conformi UNI EN 10226-1, ISO 7-1 (tipo Rp)
- Filettatura dado: UNI EN ISO 228-1
- Funzione: Assorbimento di dilatazioni termiche, vibrazioni, rumori, correzione disallineamenti tubazioni e sovrapressioni
- Marcatura: DN; PN16; EPDM
Misure
- Diametro Nominale (DN): 32 mm
- Lunghezza: circa 130 mm
- Corsa assiale (Compressione/Elongazione): ±10 mm
- Deviazione laterale: ±8 mm
- Deviazione angolare: ±15°
Consigli per l’installazione
- Assicurarsi che le estremità filettate siano pulite e non danneggiate prima del montaggio.
- Installare il giunto in posizione neutra, senza tensioni aggiuntive sulle tubazioni.
- Non utilizzare lubrificanti a base di oli minerali sulle superfici in EPDM.
- Tirare i dadi di serraggio uniformemente rispettando la filettatura e senza superare le coppie consigliate dal produttore.
- Verificare che il giunto non sia esposto a sollecitazioni esterne superiori ai limiti tecnici dichiarati.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per rilevare segni di usura, tagli dell’EPDM o perdite alle estremità filettate.
- Non utilizzare solventi aggressivi durante le operazioni di pulizia.
- Verificare periodicamente il serraggio delle ghiere filettate.
- Sostituire il giunto se si rilevano danneggiamenti strutturali o decadimento del materiale elastico.
Peso indicativo
0,78 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
