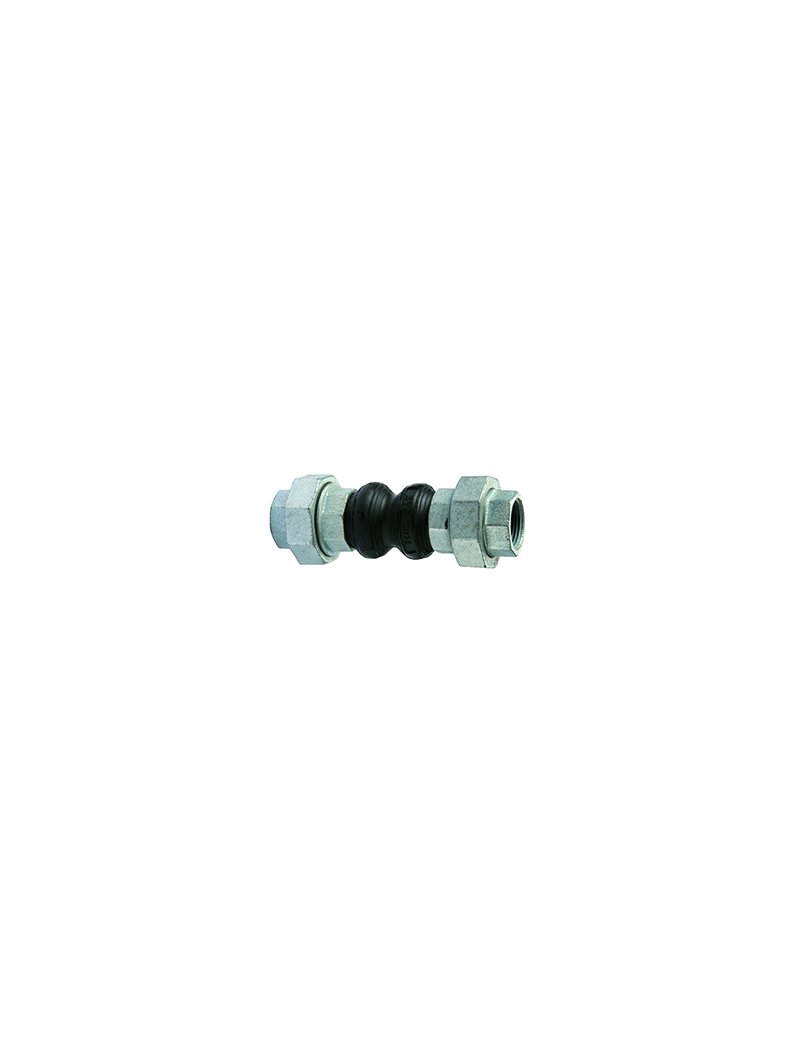

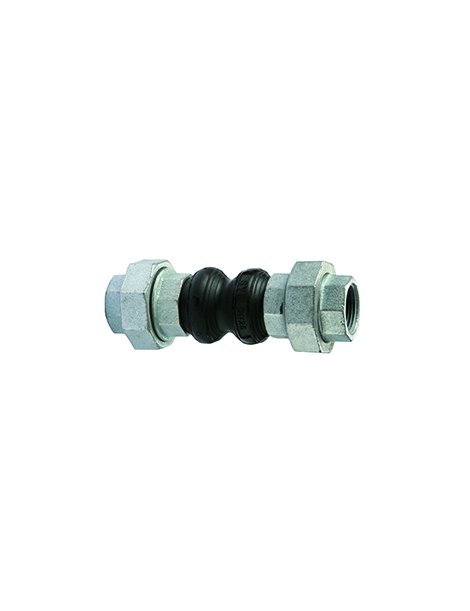

GIUNTO ELASTICO FILETTATO Ø 25 EPDM PN16
Caratteristiche
- Realizzato in polimero EPDM rinforzato con nylon e cavi di acciaio.
- Pressione massima di esercizio: PN16.
- Adatto per assorbire dilatazioni termiche, sovrapressioni, rumori, correggere disallineamenti, isolare vibrazioni.
- Elemento flessibile a onda doppia.
- Estremità filettate femmina a tenuta stagna (UNI EN 10226-1, ISO 7-1 tipo Rp).
- Raccordi in ghisa malleabile con finitura elettrozincata (UNI EN 1562).
- Filettatura di serraggio del dado conforme UNI EN ISO 228-1.
- Temperatura di lavoro: da -10 °C a +90 °C.
- Marcatura su corpo: DN, PN16, EPDM.
Misure
- Diametro nominale DN: 25 mm (1”)
- Diametro esterno: 33,7 mm
- Lunghezza: 200 mm
- Compressione assiale massima: 22 mm
- Elongazione assiale massima: 6 mm
- Deviazione laterale massima: 22 mm
- Deviazione angolare: ±10°
Consigli per installazione
- Installare il giunto elastico su impianti idraulici, termici o industriali rispettando il senso di funzionamento e la corretta direzione di flusso.
- Utilizzare le estremità filettate femmina per un collegamento sicuro e a tenuta stagna ai tubi.
- Assicurarsi che la pressione di esercizio e la temperatura dell’impianto siano compatibili con i limiti indicati.
- Verificare il corretto serraggio dei dadi secondo le specifiche UNI EN ISO 228-1.
Raccomandazioni per la manutenzione
- Controllare periodicamente lo stato del giunto e l’assenza di perdite o deformazioni.
- Verificare l’integrità delle filettature e il serraggio dei raccordi durante la manutenzione dell’impianto.
- Ispezionare regolarmente per deposito di calcare, corrosione, o usura del materiale elastomerico.
- Sostituire il giunto in caso di evidenti segni di usura o perdita di elasticità.
Peso indicativo
0,92 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
