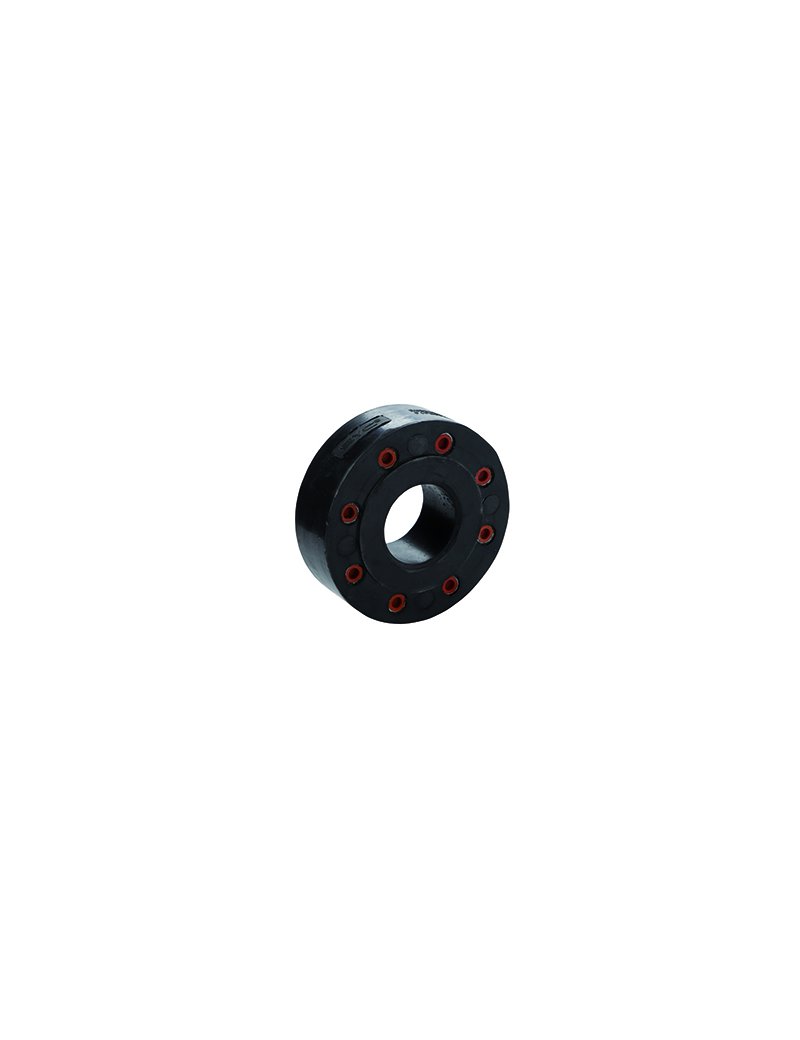

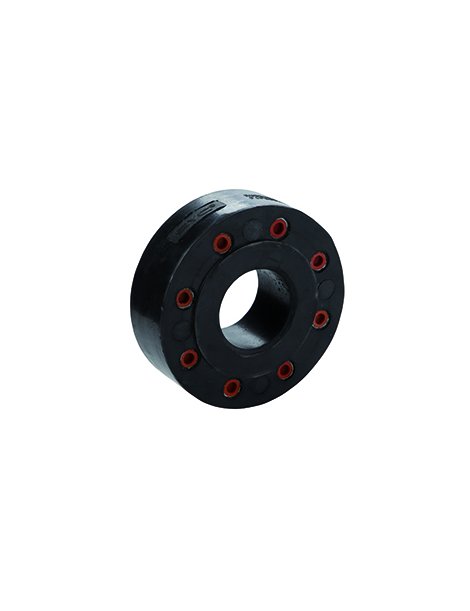

GIUNTO ANTIVIBRANTE EPDM DN 100
Codice fornitore: 9-VSMG0100
Caratteristiche
Giunto antivibrante ad un'onda in EPDM per assorbimento vibrazioni, dilatazioni termiche, sovrapressioni, correzione disallineamenti fra tubazioni e isolamento acustico.Corpo flessibile in EPDM rinforzato, con flange di collegamento incassate in acciaio al carbonio zincato.Unione flangiata secondo normative UNI EN 1092-1 / DIN 2576 / DIN 2502, compatibile con viti M16.Pressione di lavoro: PN 10.Temperatura di esercizio: da -10°C a +80°C.Vuoto massimo: 700 mmHg (933 mbar).Marcatura su corpo: DN, ØD, PN, EPDM.
Misure
| DN (Diametro Nominale): | 100 mm (4”) |
| Ø tubo: | 114,3 mm |
| Pressione nominale: | 10 bar |
| Lunghezza totale: | 225 ± 2 mm |
| Diametro massimo (corpo): | 180 ± 1 mm |
| Numero/Tipo fori: | 8 x M16 |
Consigli per installazione
Installare il giunto tra flange conformi alle normative indicate (UNI EN 1092-1 / DIN 2576).Utilizzare le viti in dotazione seguendo la coppia di serraggio minima raccomandata di 30 Nm.Non è necessario aggiungere sigillanti se il montaggio viene effettuato correttamente.Verificare la compatibilità della pressione e temperatura dell’impianto.
Raccomandazioni per la manutenzione
Effettuare controlli periodici delle condizioni del giunto e dei bulloni di fissaggio.Sostituire il giunto in caso di screpolature, deformazioni anomale o perdite.Evitare l’esposizione del corpo in EPDM a oli minerali, idrocarburi o solventi non compatibili.
Peso indicativo
6,665 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
