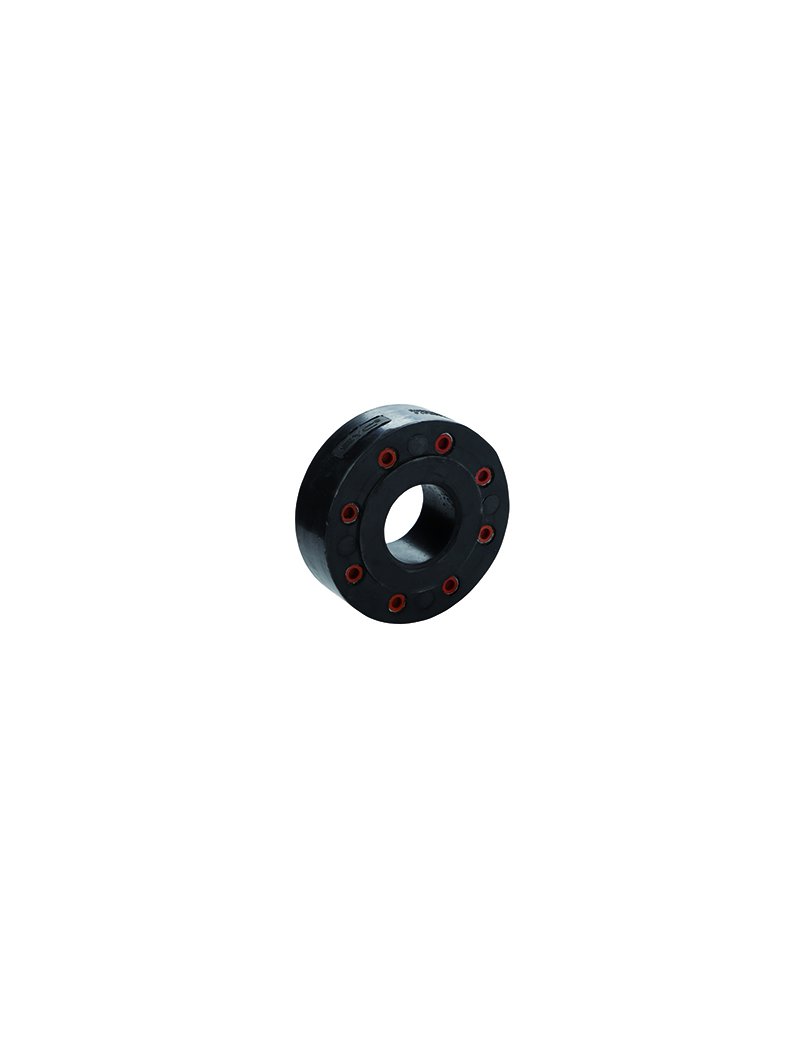

GIUNTO ANTIVIBRANTE EPDM DN 80 – Codice prodotto: 9-VSMG0080
Caratteristiche
Blocco flessibile in polimero EPDM progettato per assorbire dilatazioni termiche, picchi di pressione, rumori e vibrazioni.Collegamento tramite flange in acciaio al carbonio vulcanizzate, attacco conforme UNI EN 1092-1 / DIN 2576, con 8 fori filettati M16.Dotato di quattro bulloni passanti che attraversano le due flange.Pressione di lavoro: PN 10.Temperatura di lavoro: da -10 °C a +80 °C.Non richiede elementi di tenuta aggiuntivi se installato correttamente.Coppia di serraggio minima consigliata: 30 Nm.
Misure
Diametro nominale (DN): 80 mmDiametro esterno: 88,9 mmDiametro interno: 80 mmLunghezza totale: 207 ± 2 mmDiametro del cerchio per viti: 160 ± 1 mmNumero e dimensione fori per viti: 8 x M16
Consigli per installazione
Assicurarsi che il gruppo sia installato correttamente e che la superficie di appoggio delle flange sia pulita e priva di imperfezioni.Utilizzare la coppia di serraggio minima consigliata (30 Nm) per garantire la tenuta.Non sono necessari elementi di tenuta aggiuntivi tra flangia e giunto.Rispettare le tolleranze di allineamento per garantire prestazioni ottimali di assorbimento vibrazioni e compensazione disallineamenti.
Raccomandazioni per la manutenzione
Effettuare controlli periodici del serraggio bulloni secondo i valori indicati dal produttore.Verificare periodicamente lo stato del polimero EPDM; sostituire in presenza di segni evidenti di usura o danneggiamento.Non esporre a sostanze aggressive non compatibili con l’EPDM.Verificare lo stato delle flange e dei bulloni e sostituire se necessario.
Peso indicativo
5,19 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
