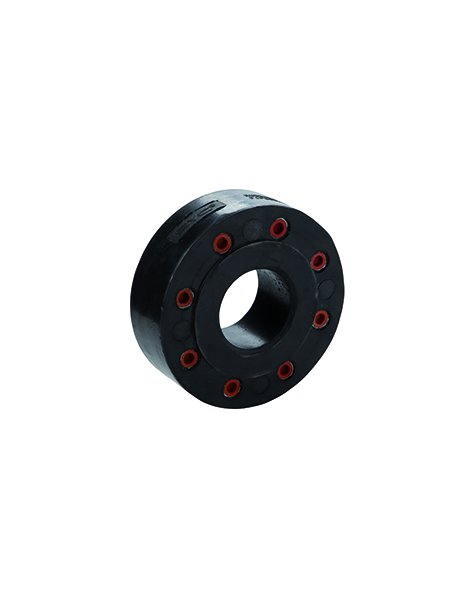

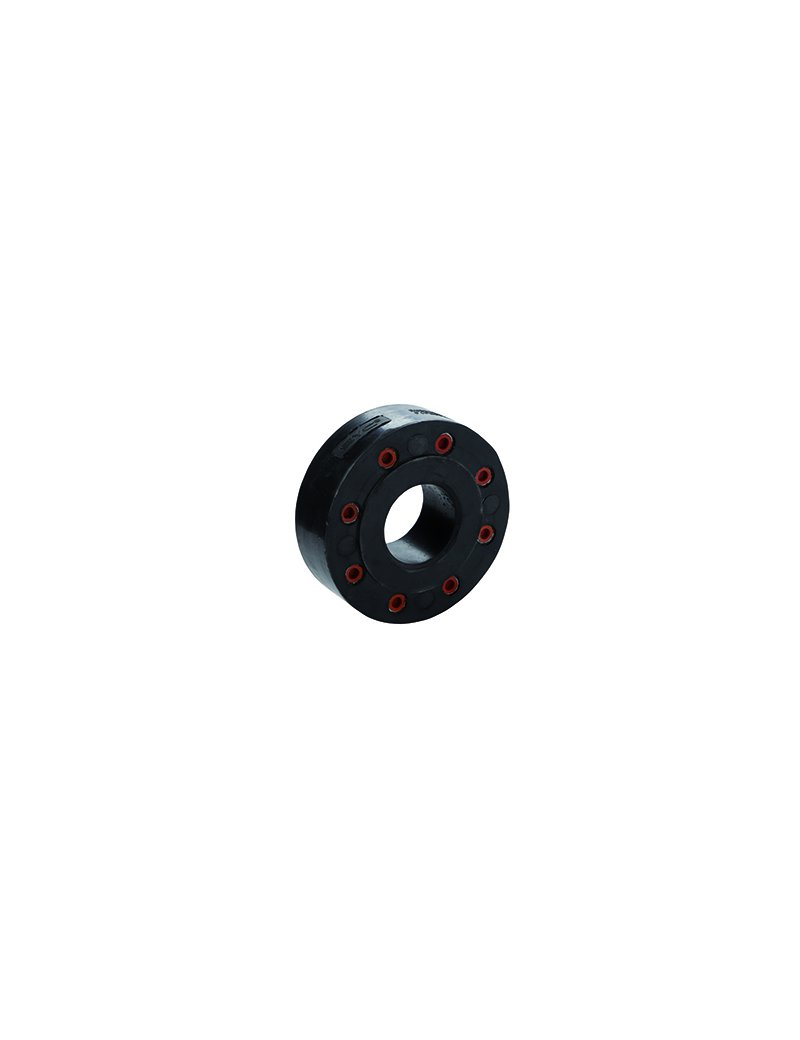

GIUNTO ANTIVIBRANTE EPDM DN 32 (Codice fornitore: 9-VSMG0032)
Caratteristiche
- Corpo principale in EPDM (polimero elastomerico ad alta resistenza chimica e termica).
- Progettato per assorbire dilatazioni termiche, sovrapressioni, rumori, correggere disallineamenti tra tubi, isolare le vibrazioni.
- Raccordo mediante flange incassate in acciaio al carbonio, conformi UNI EN 1092-1 / DIN 2576.
- Pressione di lavoro: PN 10.
- Temperatura di esercizio: da -10ºC a +80ºC.
- Vacuum massimo: 700 mmHg (933 mbar).
- Marcatura: DN; ØD; PN; EPDM.
Misure
| Diametro Nominale (DN) | 32 mm |
| Pollici | 1 1/4'' |
| Diametro esterno tubo | 42,4 mm |
| Lunghezza totale | 146 ± 2 mm |
| Altezza corpo | 68 ± 3 mm |
| Diametro flangia | 100 ± 1 mm |
| Flangiatura | 4 x M16 |
Consigli per installazione
- Eseguire il fissaggio tramite le flange incassate, utilizzando bulloneria idonea (min. 4 bulloni M16).
- Non è necessario aggiungere guarnizioni supplementari se il montaggio è eseguito correttamente.
- Coppia di serraggio minima consigliata sui bulloni: 30 Nm.
- Procedere a controlli di allineamento tra i tubi prima della posa.
Raccomandazioni per la manutenzione
- Verificare periodicamente lo stato delle flange e la tenuta dei bulloni.
- Controllare annualmente l’integrità del corpo in EPDM, soprattutto in presenza di temperature o pressioni variabili.
- Pulire eventuali residui di polvere o agenti esterni dalle superfici a vista.
- Sostituire in caso di segni evidenti di usura, crepe, deformazioni o perdita di tenuta.
Peso indicativo
2,950 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
