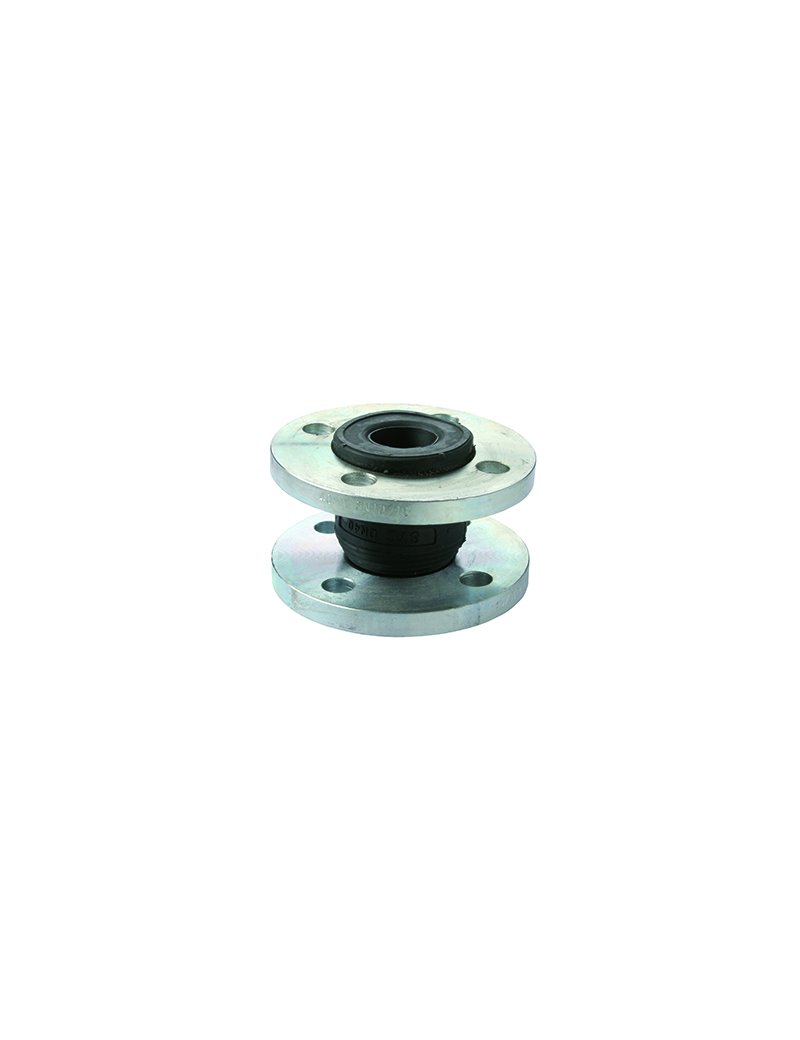

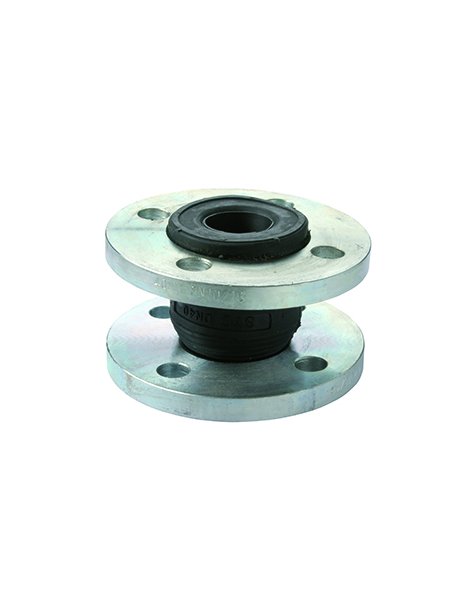

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 150 - Codice: 9-VSMBN150
Caratteristiche
Giunto di espansione a onda semplice, tipo flangia, realizzato in gomma NBR con flangiatura in acciaio zincato. Utilizzato per compensare movimenti assiali, ridurre vibrazioni, rumori e correggere disallineamenti tra i tubi nelle condotte. Idoneo per impianti industriali, idraulici, antincendio, aria compressa, riscaldamento e condizionamento.
Misure
| Diametro nominale (DN) | 150 mm |
| Diam. esterno | 168,3 mm |
| PN | 16 bar |
| Lunghezza totale | 285 mm |
| Fori | 8 x Ø22 mm |
| Interasse fori | 240 mm |
Consigli per installazione
- Installare il giunto rispettando l’asse della tubazione per evitare tensioni anomale.
- Assicurarsi che le flange siano perfettamente allineate.
- Serrare gradualmente i bulloni a croce per una distribuzione uniforme della pressione.
- Non utilizzare come elemento portante o per correggere grandi disallineamenti.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sul serraggio dei bulloni e sull’integrità della gomma.
- Verificare che non vi siano perdite o screpolature.
- In caso di esposizione a sostanze chimiche o olii particolari, verificare la compatibilità con NBR.
Peso indicativo del prodotto
9,07 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
