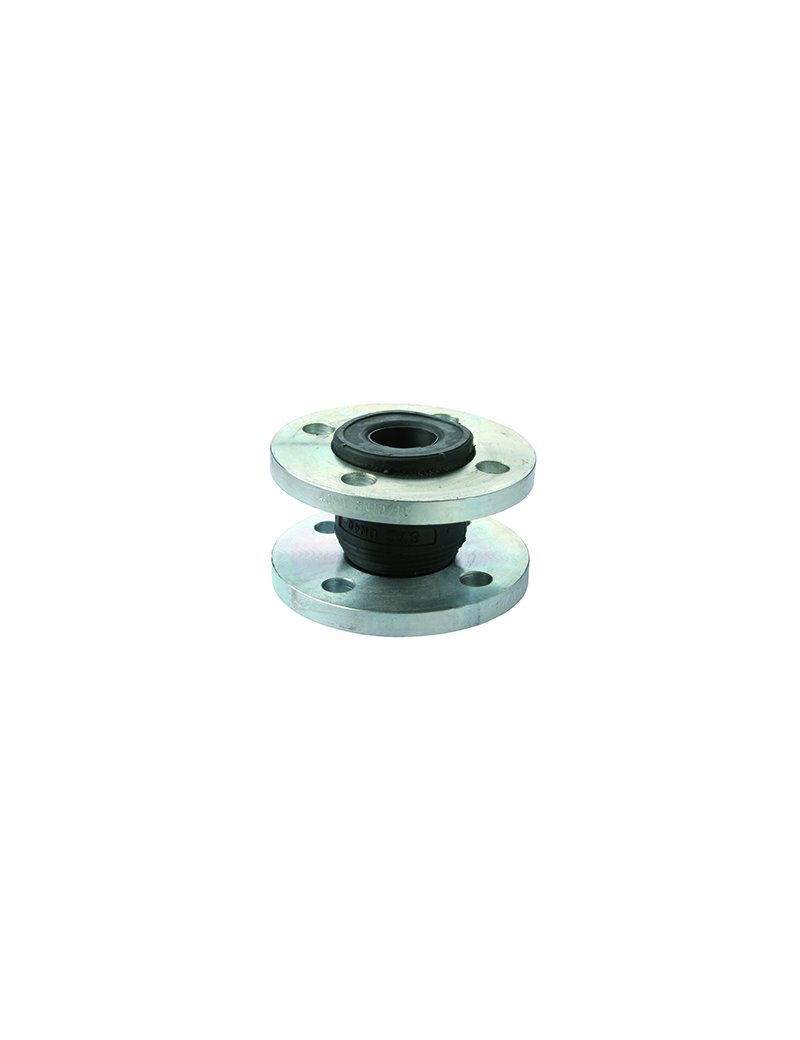

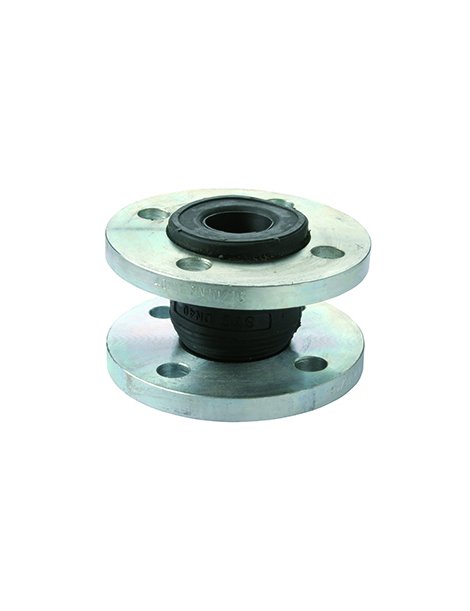

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 100
  • GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 100

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 100

81,18 €
IVA esclusa
Giunto di espansione tipo flangia NBR DN 100 per assorbire dilatazioni termiche, sovrapressioni, vibrazioni e disallineamenti nelle tubazioni. Corpo flessibile in gomma NBR e flange in acciaio al carbonio, PN 10, temperatura di lavoro da -10°C a +80°C, peso circa 6,7 kg.
Quantità
Acquista ora

Non trovi il prodotto con le caratteristiche desiderate?
Chiamaci allo 031.692096 o scrivici a info@atecom.it.

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 100

Caratteristiche

  • Assorbimento di dilatazioni termiche, sovrapressioni, rumori e vibrazioni.
  • Correzione di disallineamenti tra tubi.
  • Corpo flessibile in gomma NBR.
  • Flange di collegamento in acciaio al carbonio con attacco conforme EN 1092-1 / DIN 2576.
  • Pressione di lavoro: PN 10.
  • Temperatura di lavoro: da -10ºC a +80ºC.
  • Montato con bulloni passanti nelle flange.

Misure

Diametro nominale (DN)100 mm
Diametro tubo (Ø est)114,3 mm
Lunghezza totale225 mm
Diametro tra fori180 mm
N. fori / Bulloni8 x M16

Consigli per installazione

  • Installare tra flange secondo le normative vigenti.
  • Verificare la corretta posizione per assorbire movimenti e vibrazioni.
  • Non è necessario alcun elemento di tenuta aggiuntivo se l'assemblaggio è corretto.
  • Tirare i bulloni a croce alla coppia minima consigliata di 30 Nm.

Raccomandazioni per la manutenzione

  • Controllare periodicamente la tenuta dei bulloni e lo stato delle flange.
  • Verificare l'assenza di tagli, abrasioni o fessurazioni sul corpo in gomma.
  • Non esporre a oli o agenti chimici incompatibili con il NBR.

Peso indicativo

6,67 kg


La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.

VSMBN100
8432388162322
