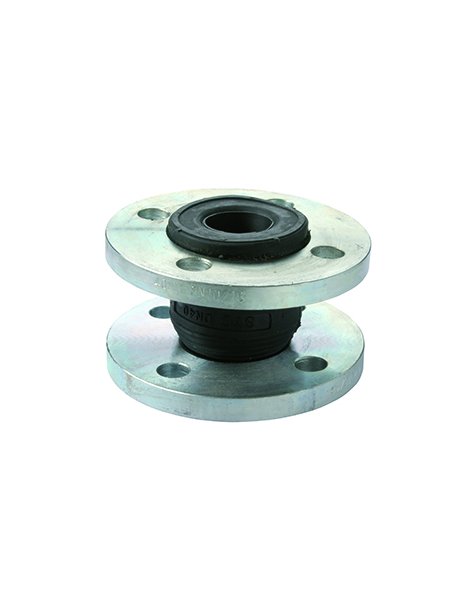

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 65
- Pressione di lavoro: PN 16.
- Vuoto: 700 mm Hg (933 mbar).
- Temperatura di lavoro: da -10 ºC a +80 ºC.
- Giunto di espansione per assorbire dilatazioni termiche, vibrazioni, rumori, shock di pressione, piccoli disallineamenti.
- Corpo flessibile a onda semplice in polimero NBR interno e EPDM esterno, rinforzato con nylon e anello in acciaio.
- Marcatura: DN; ØD; PN 16; EPDM.
- Raccordo mediante flange in acciaio al carbonio finitura elettrozincata secondo UNI EN 1092-1 / DIN 2576 PN 10 e DIN 2502 PN 16.
| Diametro nominale (DN) | 65 mm |
| Diametro esterno tubo | 76,1 mm |
| Diametro esterno flangia (ØD) | 185 mm |
| Diametro cerchio bulloni (ØK) | 145 mm |
| N° e Ø fori bulloni | 4 × 18 mm |
| Lunghezza complessiva (L) | 180 mm |
| Compressione assiale | 16 mm |
| Elongazione assiale | 16 mm |
| Deviazione laterale | 12 mm |
| Deviazione angolare | 8° |
- Verificare che le superfici di appoggio delle flange siano pulite e senza difetti.
- Installare il giunto evitando torsioni o sollecitazioni anomale.
- Stringere i bulloni a croce e gradualmente, attenendosi alla coppia raccomandata dal costruttore di circa 30 Nm.
- Non usare alcun elemento di tenuta aggiuntivo (guarnizioni) tra le flange, salvo diversa indicazione costruttore.
- Eseguire ispezioni periodiche sullo stato di usura della gomma (crepe, indurimenti, perdite).
- Verificare periodicamente la tenuta dei bulloni e serrare se necessario.
- Evitare il contatto prolungato del giunto con oli minerali, solventi, prodotti chimici aggressivi e fonti di calore eccessivo.
9,07 kg
