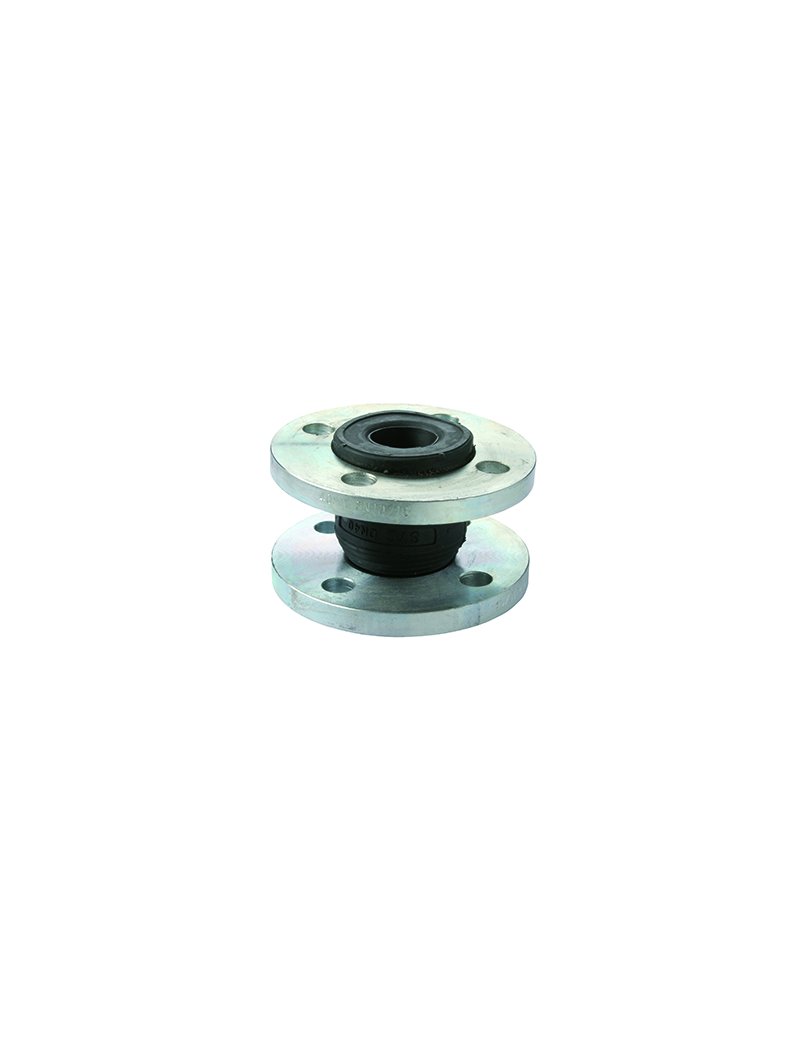

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 50

GIUNTO ESPANSIONE "TIPO FLANGIA" NBR DN 50
Codice prodotto fornitore: 9-VSMBN050

Caratteristiche

Giunto di espansione realizzato con corpo principale in gomma NBR (Nitrile Butadiene Rubber) e attacchi flangiati, progettato per assorbire dilatazioni termiche, sovrapressioni, rumore e vibrazioni. Consente la correzione di disallineamenti tra tubazioni. Idoneo per acqua, aria, fluidi industriali non aggressivi.
Pressione massima di esercizio: PN 16
Gamma temperatura di esercizio: -10°C a +90°C
Installazione su impianti civili e industriali, sistemi antincendio, condizionamento, acqua, impianti industriali.
Estremità flangiate.
Marcatura: DN, PN 16, NBR, DN 50.

Misure

Consigli per installazione

• Installare il giunto in posizione tale da consentire la libera espansione nelle condizioni di esercizio previste.
• Non superare mai i limiti di pressione e temperatura dichiarati.
• In fase di serraggio, evitare torsioni o eccessive sollecitazioni sui bulloni delle flange.
• Verificare l’allineamento delle tubazioni prima del montaggio.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici dello stato del giunto, in particolare dell’elasticità e dell’integrità della gomma.
• Mantenere pulite le superfici di accoppiamento delle flange.
• Verificare periodicamente la tenuta dei bulloni di fissaggio.

Peso indicativo

2,62 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
