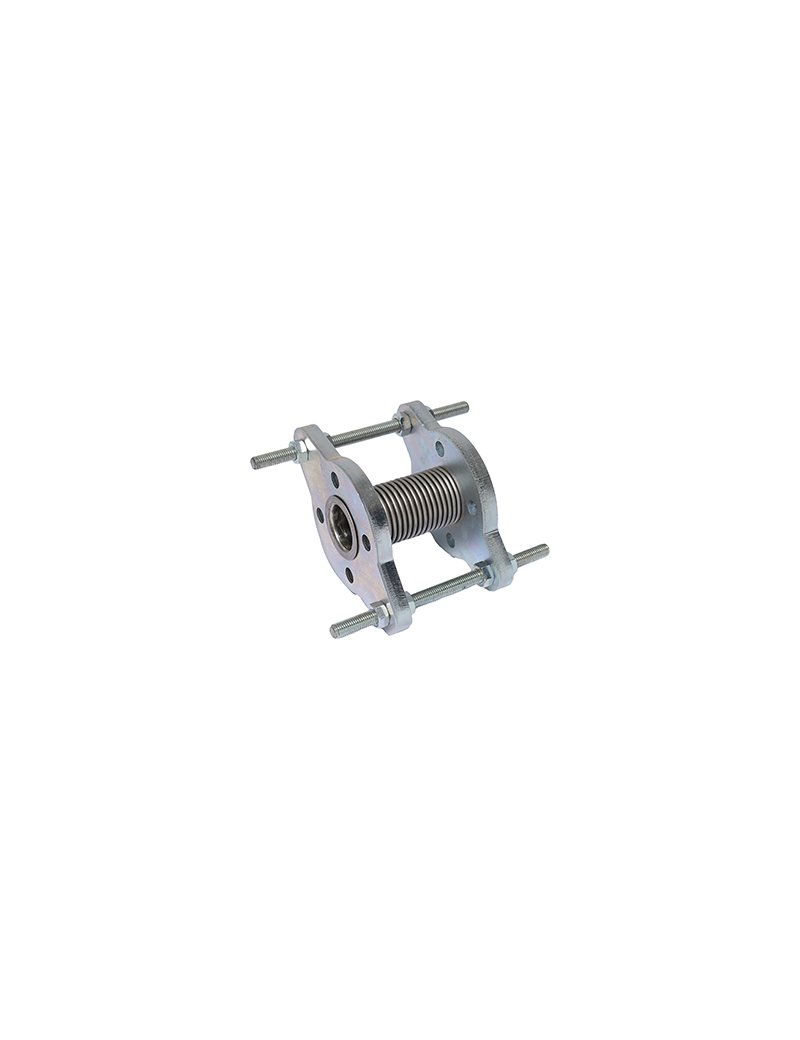

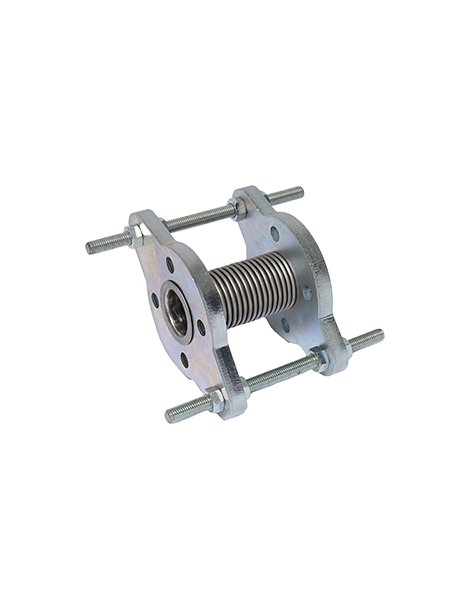

GIUNTO DI ESPANSIONE METALLICO FLANGIATO PN 16 DN 200
Caratteristiche
Giunto di espansione realizzato per assorbire dilatazioni termiche, vibrazioni, picchi di pressione e correggere disallineamenti nelle tubazioni. Progettato per impianti HVAC, aria compressa, sistemi industriali, applicazioni chimiche e marine. Flangiato, conforme a normative europee.
- Pressione nominale: PN 16
- Diametro nominale: DN 200
- Temperatura di lavoro: da -195°C a +600°C
- Movimento assiale: +8 / -25 mm
- Certificazione CE secondo Direttiva Europea 2014/68/UE
Misure
| Diametro nominale | DN 200 |
| Diametro esterno tubo | 219,1 mm |
| PN | 16 |
| Lunghezza totale | 340 mm |
| Diametro flangia | 295 mm |
| Fori flangia | 12 x 22 mm |
Consigli per installazione
- Verificare sempre l’allineamento delle tubazioni.
- Montare il giunto senza tensioni meccaniche residue.
- Assicurarsi che le flange siano compatibili e pulite prima dell’installazione.
- Installare seguendo le specifiche tecniche e i regolamenti di sicurezza applicabili.
Raccomandazioni per la manutenzione
- Eseguire ispezioni periodiche per verificare l’integrità delle flange e la presenza di eventuali perdite.
- Controllare periodicamente lo stato delle guarnizioni e dei bulloni di fissaggio.
- Segnalare subito eventuali segnali di usura, danneggiamenti o perdita di tenuta.
- Seguire le procedure indicate dal costruttore per ogni ciclo manutentivo programmato.
Peso indicativo
17,5 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
