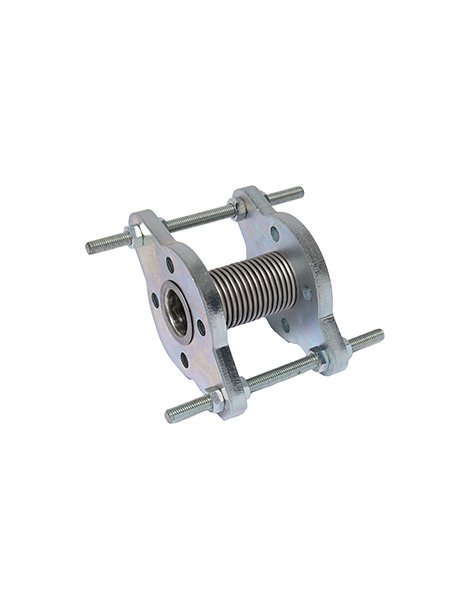

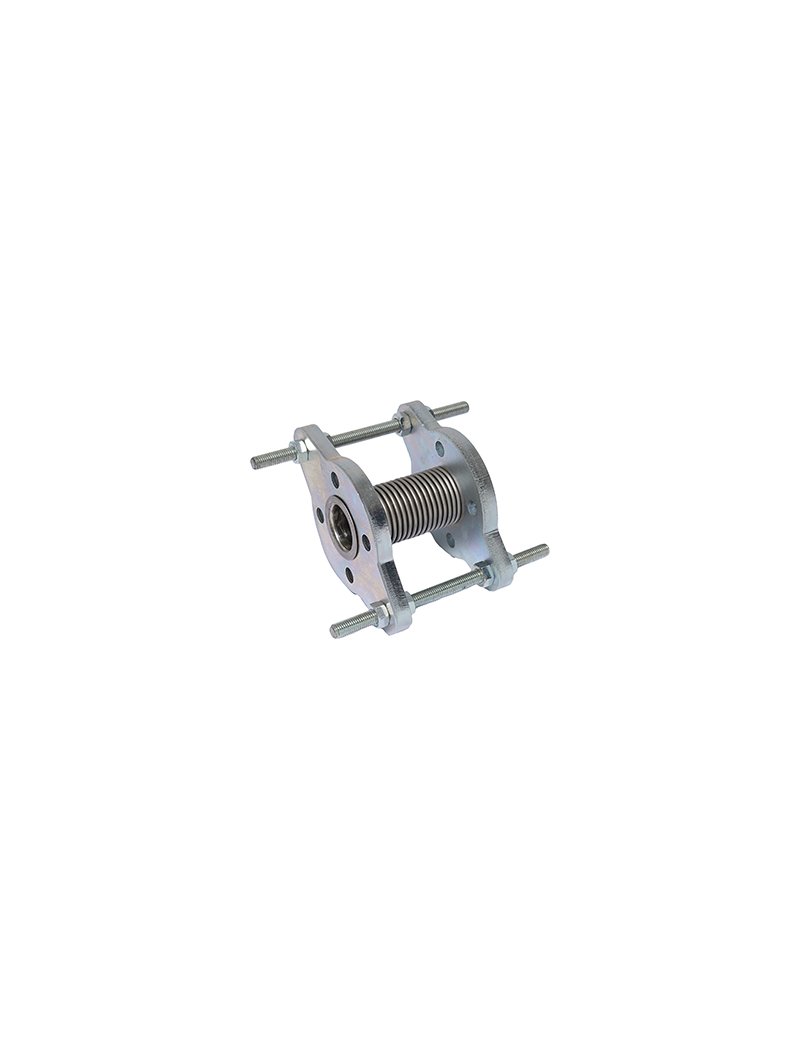

GIUNTO DI ESPANSIONE METALLICO FLANGIATO PN 16 DN 150

GIUNTO DI ESPANSIONE METALLICO FLANGIATO PN 16 DN 150

Caratteristiche

Giunto di espansione metallico flangiato, progettato per assorbire dilatazioni termiche, sovrapressioni, vibrazioni e disallineamenti nei sistemi di tubazioni. Pressione di lavoro PN 16. Certificato CE secondo Direttiva Europea 2014/68/UE Moduli A2 e C2. Applicazione in sistemi HVAC, aria compressa, pompe, industrie chimiche, applicazioni marine.
Materiali principali: Camicia interna e molla in acciaio inox AISI 321, tiranti, dadi e flange in acciaio al carbonio S235JR.

Misure

*Valori tipici per DN 150, verificare disegno tecnico.

Consigli per l'installazione

• Verificare la compatibilità con le dimensioni e la pressione di esercizio dell'impianto.
• Installare il giunto fra due flange compatibili, assicurandosi di rispettare la direzione del movimento assiale indicata (+8/-25 mm).
• Montare il giunto seguendo le istruzioni riportate nel manuale tecnico, utilizzando guarnizioni idonee.
• Eseguire il serraggio progressivo dei bulloni su flange opposte per garantire la tenuta uniforme.
• Non sottoporre il giunto a sforzi di torsione eccessivi o carichi esterni.

Raccomandazioni per la manutenzione

• Effettuare ispezioni periodiche per verificare l'assenza di perdite o deformazioni.
• Controllare la presenza di corrosione su flange e bulloni; intervenire prontamente in caso di danni.
• Mantenere sempre pulito l'elemento espansore.
• Non superare le condizioni di pressione e temperatura indicate dalla scheda tecnica.

Peso indicativo

Circa 32 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
