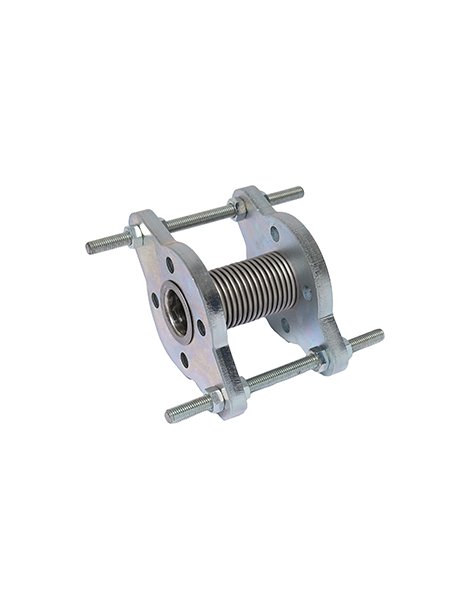

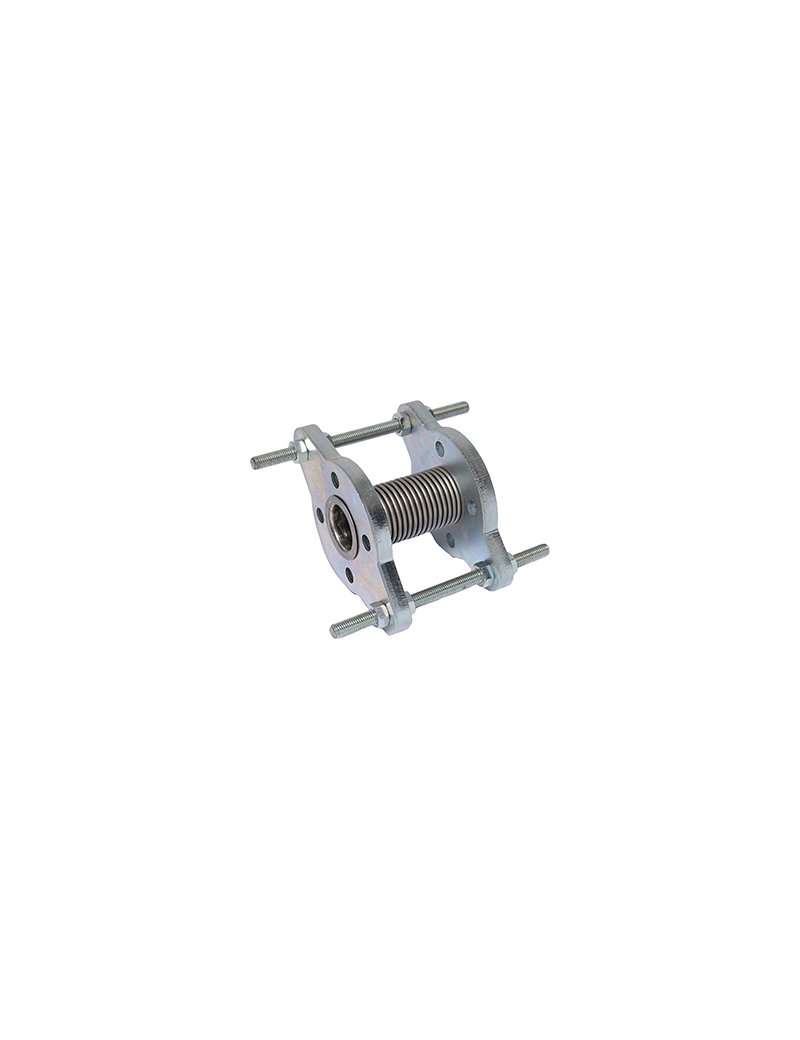

GIUNTO DI ESPANSIONE METALLICO FLANGIATO PN 16 DN 32
Codice fornitore: 9-VSMBM032
Caratteristiche
Giunto di espansione metallico con flangiatura, progettato per assorbire dilatazioni termiche, sovrapressioni, rumore e vibrazioni, correggere disallineamenti tra tubazioni.
Certificazione CE secondo la Direttiva Europea 2014/68/UE (moduli A2 e C2).
Applicazioni tipiche: sistemi HVAC, aria compressa, pompe, impianti chimici e marini.
Pressione nominale: PN 16.
Temperatura di lavoro: da -195°C a +600°C.
Materiale principale: corpo e flange in acciaio al carbonio S235JR; camicia interna e molla in acciaio inox AISI 321; tiranti e dadi in acciaio al carbonio S235JR.
Misure
DN: 32
Lunghezza (L): 115 mm
Diametro est. (ØD): 100 mm
Diametro fori flangia (Ød2 x n): Ø14 x 4
Diametro interno max (Ødi): 38,0 mm
Diametro interno min (Ødo): 48,2 mm
Spessore camicia t: 0,3 mm x 2
Spostamento assiale: +8 / -25 mm
Consigli per installazione
- Installare il giunto rispettando l’asse delle tubazioni per evitare sollecitazioni laterali eccessive.
- Assicurarsi che la posizione di montaggio consenta il libero movimento del giunto secondo le tolleranze specificate (+8 / -25 mm).
- Collegare il giunto utilizzando la corretta coppia di serraggio su tutte le flange, utilizzando bulloni in acciaio ad alta resistenza.
- Verificare la compatibilità dei fluidi veicolati con i materiali del giunto e con le temperature di esercizio.
Raccomandazioni per la manutenzione
- Controllare periodicamente lo stato delle flange, dei bulloni e delle guarnizioni.
- Assicurare che non siano presenti perdite e che i movimenti di dilatazione siano liberi da ostacoli o accumuli di detriti.
- Effettuare una verifica visiva ad ogni fermo impianto e dopo significative variazioni termiche o pressioni straordinarie.
Peso indicativo
1,80 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
