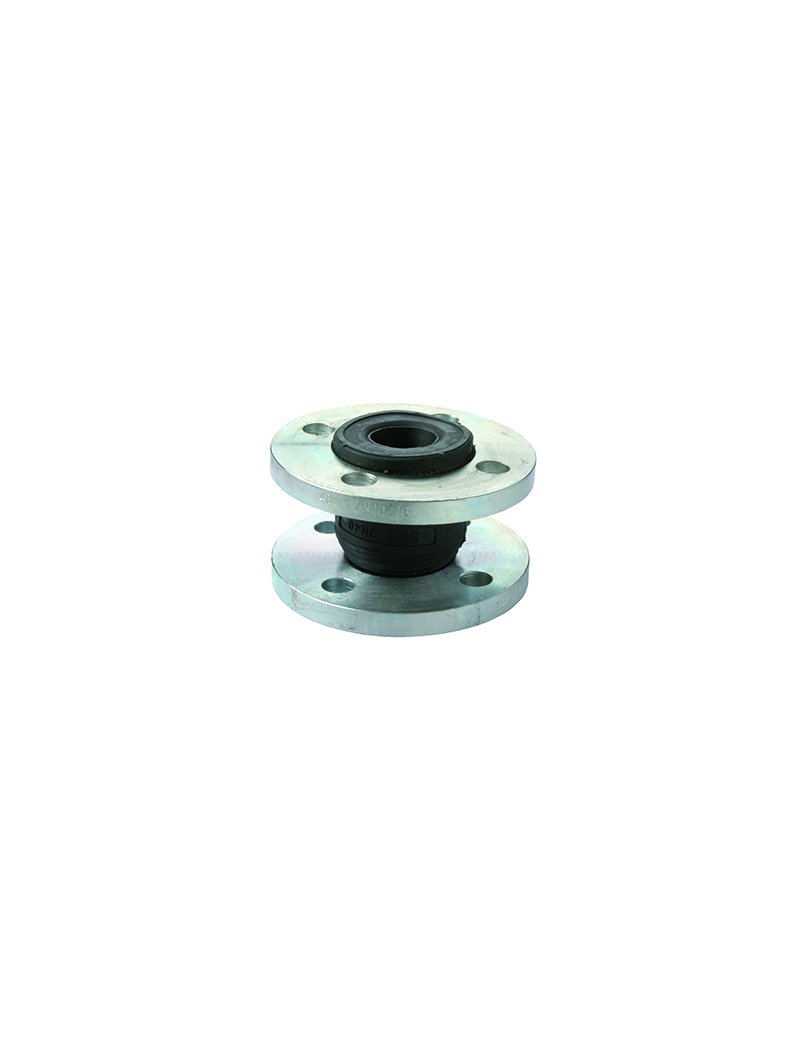

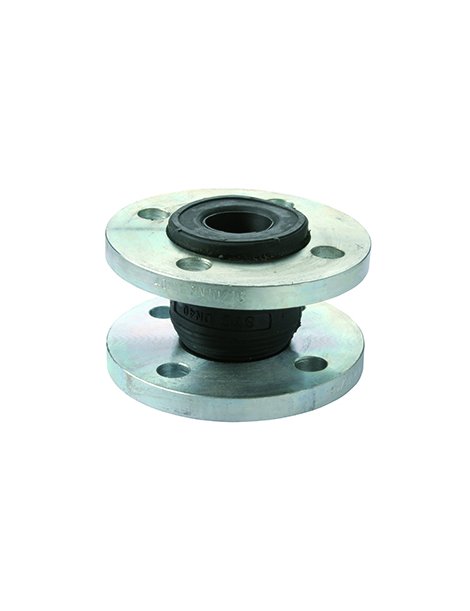

GIUNTO ELASTICO FLANGIATO EPDM PN16 DN400
Caratteristiche
Corpo in gomma EPDM rinforzatoRinforzo interno in nylon e cavi di acciaio al carbonio zincatoFlange in acciaio al carbonio zincato, forate secondo DIN 2502 (PN16)Progettato per assorbire dilatazioni termiche, sovrapressioni, vibrazioni e correggere disallineamenti fra tubiMarcatura: DN, ØD, PN, EPDMPressione di esercizio: PN16Temperatura di esercizio: da -10°C a +115°CVuoto massimo: 700 mm Hg (933 mbar)
Misure
DN: 400 mmDiametro esterno attacco (Ø est): 406,4 mmNumero/foro flange: 16 x 30 mmØ D (diametro esterno flangia): 580 mmØ K (interasse fori): 525 mmLunghezza (L): 265 mm
Consigli per installazione
Installare sempre tra due punti fissi correttamente dimensionatiVerificare allineamento delle tubazioni prima dell’installazioneNon installare in presenza di trazione assiale permanente senza idonei tiranti di limitazioneUtilizzare tenute idonee fra flange e non stringere eccessivamente i bulloni per evitare danneggiamenti
Raccomandazioni per la manutenzione
Effettuare controlli visivi periodici per verificare l’assenza di lacerazioni o deformazioni anomaleVerificare periodicamente il serraggio dei bulloni delle flangeEvitare il contatto prolungato con oli minerali o idrocarburi che possono ridurre la durata dell’EPDM
Peso indicativo
46,5 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
