Produttore
Atusa
Nome del prodotto

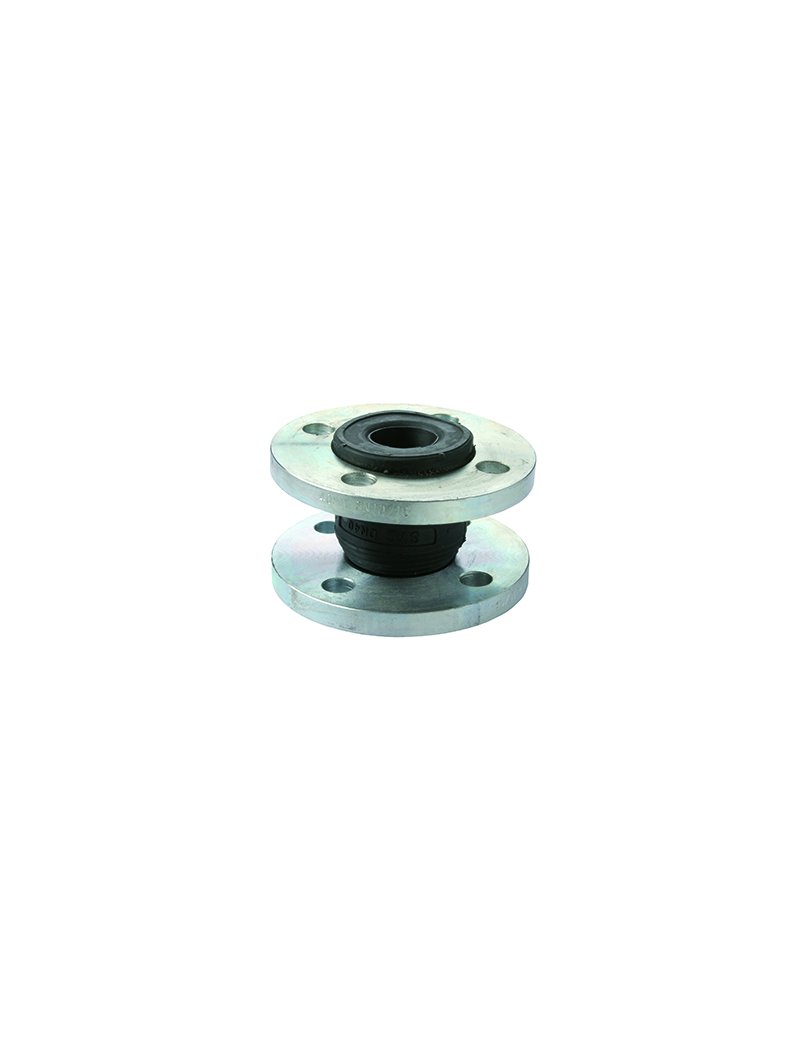

Giunto in gomma antivibrante flangiato PN 16 DN 350
Caratteristiche
- Blocco flessibile a onda semplice realizzato in polimero EPDM sia all'interno che all'esterno
- Rinforzo in nylon con cavi di acciaio
- Installazione tramite flange conformi a UNI EN 1092-1, DIN 2576 (PN 10) e DIN 2502 (PN 16)
- Assorbe dilatazioni termiche, picchi di pressione, rumori e vibrazioni
- Corregge disallineamenti tra tubazioni
- Marcatura: ATUSA, DN, ØD, PN, EPDM
- Vuoto: 700 mmHg (933 mbar)
- Temperatura di lavoro: da -10 ºC a +115 ºC
- Pressione di esercizio: PN 16
Misure
| Codice fornitore | VSMB0350 |
| DN | 350 mm |
| Diametro reale | 355,6 mm |
| PN | 16 |
| Lunghezza totale (L) | 265 mm |
| ØD (Diametro esterno flangia) | 520 mm |
| ØK (Foratura flange) | 470 mm |
| Numero/Fori flange | 16 x 26 mm |
| Peso indicativo | 41,6 kg |
Consigli per installazione
- L’installazione deve essere eseguita seguendo i codici di buona pratica o le normative tecniche vigenti
- I collegamenti flangiati vanno serrati uniformemente e progressivamente
- Verificare allineamento tra le tubazioni interessate
- Installare il giunto in modo da non sottoporlo a torsioni o sforzi eccessivi
- Non superare i limiti di pressione e temperatura indicati dal produttore
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sulle condizioni del giunto e il serraggio delle viti di fissaggio
- In presenza di condizioni di esercizio gravose (spinte assiali, sbalzi termici, pressioni elevate) aumentare la frequenza dei controlli
- Per particolari specifiche di installazione consultare sempre il manuale tecnico Atusa o il nostro ufficio tecnico
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
