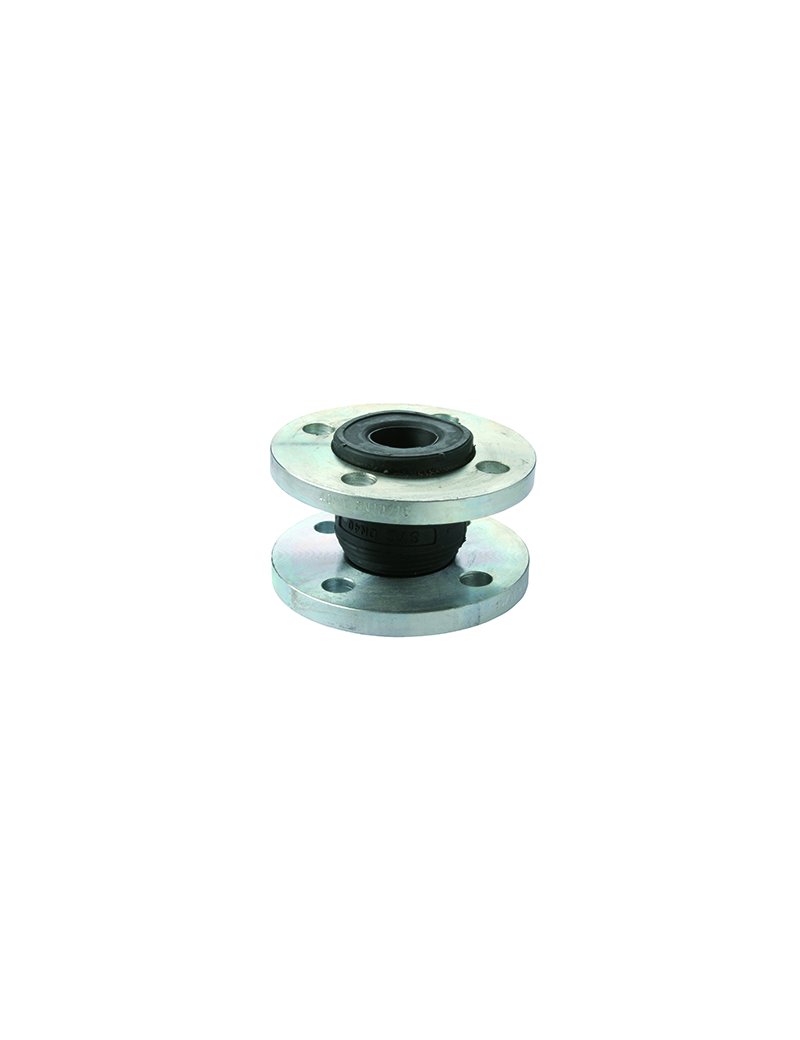

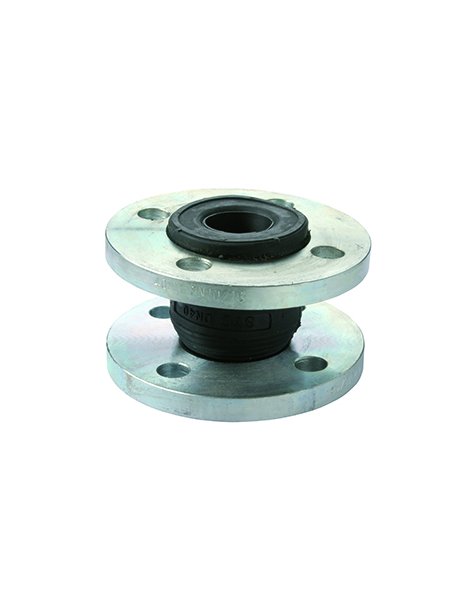

GIUNTO ELASTICO FLANGIATO EPDM PN16 DN300
Caratteristiche
- Compensatore di dilatazione per tubazioni.
- Assorbe movimenti di allungamento, compressione, flessione, corregge disallineamenti, riduce vibrazioni e rumore.
- Corpo in EPDM con rinforzo tessile in nylon.
- Flange in acciaio al carbonio zincato.
- Raccordo mediante flange conformi a UNI EN 1092-1 e DIN 2502 PN16.
- Idoneo per impianti idrici, pompaggio, condizionamento e riscaldamento.
- Non idoneo per acqua con residui oleosi o idrocarburi.
- Pressione di esercizio: PN16.
- Vuoto massimo: 700 mm Hg (933 mbar).
- Temperatura di utilizzo: da -10°C a +115°C.
Misure
- DN: 300 mm
- Ø esterno tubo: 323,9 mm ca.
- Ø foro flangia (ØD): 460 mm
- Ø fori bulloni (ØK): 410 mm
- Numero e diametro fori bulloni: 12 x 26 mm
- Interasse (L): 245 mm
Consigli per installazione
- Installare sempre tra due punti fissi correttamente dimensionati per assorbire i movimenti.
- Non serrare eccessivamente i bulloni delle flange; utilizzare una coppia omogenea e progressiva.
- Prevedere dispositivi anti-estrazione se sollecitato da sovrapressioni o depressioni elevate.
Raccomandazioni per la manutenzione
- Verificare periodicamente lo stato del materiale elastomerico (assottigliamenti, screpolature).
- Controllare il serraggio della bulloneria almeno una volta l’anno.
- Non esporre a fluidi non compatibili con EPDM, come oli minerali o solventi.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
