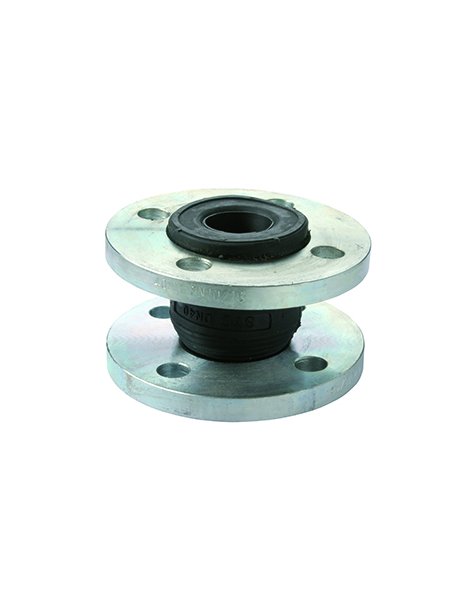

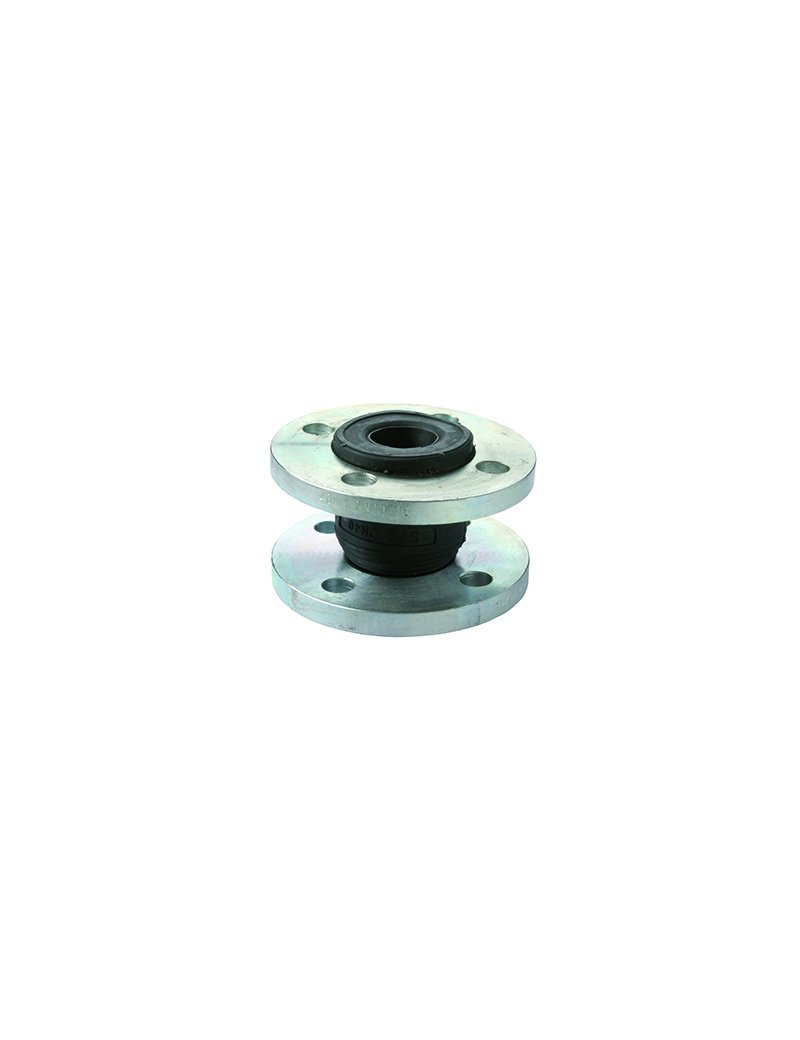

GIUNTO ELASTICO FLANGIATO EPDM PN16 DN200
Caratteristiche
Corpo realizzato in EPDM ad alta resistenza chimica e meccanica, rinforzato con nylon e anello in acciaio.Flange in acciaio al carbonio con finitura elettrozincata, conformi a EN 1092-1 e DIN 2502 PN16.Assorbe dilatazioni termiche, movimenti assiali, rumori e vibrazioni, corregge disallineamenti delle tubazioni.Capacità di smorzamento acustico elevata.Non necessita di guarnizioni aggiuntive per l’installazione.Resistente a corrosione, acqua dolce, acqua di mare, aria compressa, oli e acidi.Temperatura di esercizio: da –10°C a +115°C.Pressione nominale massima PN16.Vuoto massimo: 700 mm Hg (933 mbar).
Misure
DN: 200 mmLunghezza totale: circa 210 mmInterno flangia: circa 230 mmFori flangia conformi PN16
Consigli per installazione
Installare sempre il giunto tra due punti fissi o supporti adeguati.Verificare che le flange siano allineate e che la torsione sia assente prima del serraggio definitivo.Non montare il giunto in stato di compressione, stiramento o torsione eccessivi.Serraggi progressivi e incrociati dei bulloni delle flange per evitare stress asimmetrici.
Raccomandazioni per la manutenzione
Verificare periodicamente l’integrità degli elementi di gomma e dei bulloni di serraggio.Controllare assenza di perdite e presenza di eventuali segni di usura ai bordi flangiati.Mantenere pulita la zona circostante per prevenire attacchi chimici permanenti.
Peso indicativo
Peso: 7,5 kg circa
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
