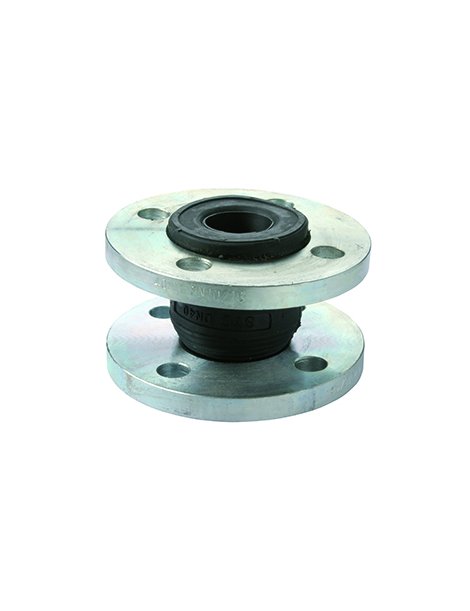

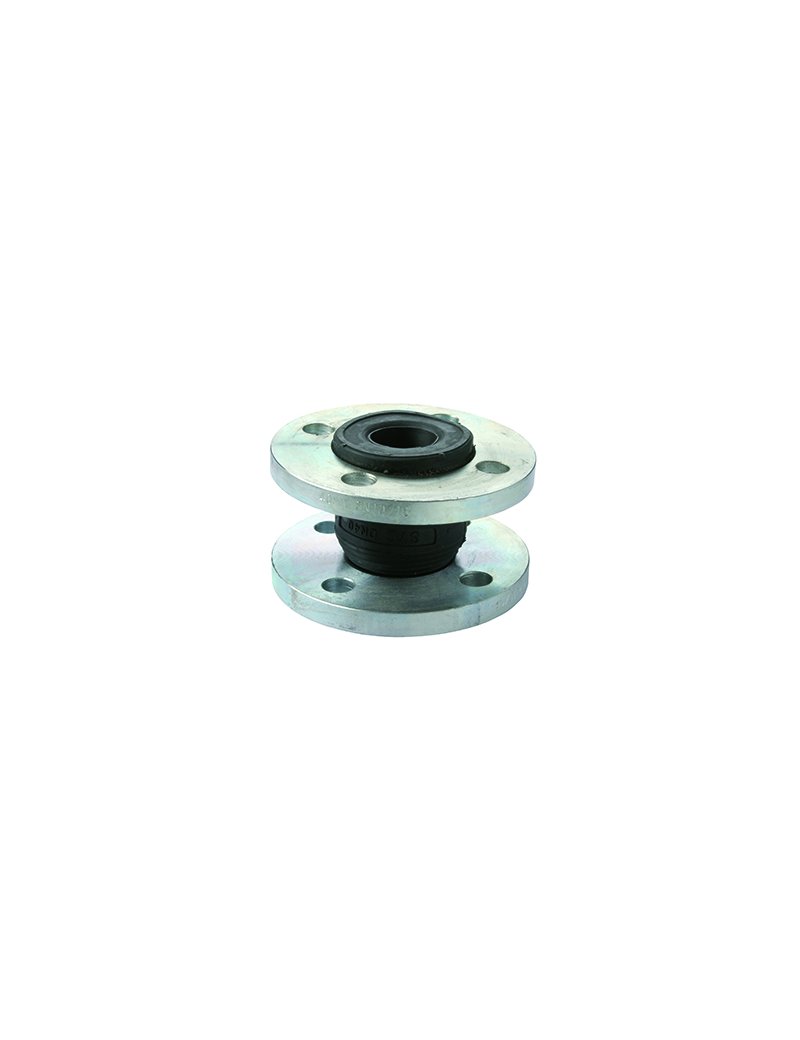

GIUNTO ELASTICO FLANGIATO EPDM PN10-16 DN150
Codice prodotto fornitore: 9-VSMB0150
Caratteristiche
- Giunto elastico antivibrante con corpo in EPDM (Etilene Propilene Diene Monomero), rinforzato con nylon e anello d'acciaio.
- Collegamento mediante flange in acciaio al carbonio conforme a UNI EN 1092-1, DIN 2576 (PN10) e DIN 2502 (PN16).
- Pressione di lavoro: PN10-16.
- Campo di temperatura: da -10 °C a +115 °C.
- Progettato per assorbire dilatazioni termiche, sovrapressioni, correzione di disallineamenti, isolamento da vibrazioni e rumori.
Misure
| DN | 150 |
| Diametro esterno tubo (mm) | 168,3 |
| PN | 16 |
| Diametro esterno flange (mm) | 285 |
| Diametro interno (mm) | 150 |
| Cerchio bulloni (mm) | 240 |
| N° e diametro fori bulloni | 8 x 22 mm |
| Lunghezza totale (mm) | 180 |
| Compressione assiale (mm) | 20 |
| Estensione assiale (mm) | 12 |
| Deviazione laterale (mm) | 16 |
| Deviazione angolare (°) | 15 |
Consigli per installazione
- Verificare che la superficie di accoppiamento delle flange sia pulita e priva di imperfezioni.
- Non è necessario alcun elemento di tenuta aggiuntivo se il montaggio è corretto.
- Serraggio bulloni: eseguire gradualmente il serraggio dei bulloni seguendo uno schema a croce; coppia di serraggio raccomandata: 30 Nm.
- Evitare torsioni del giunto durante il serraggio o dopo l'installazione.
Raccomandazioni per la manutenzione
- Effettuare ispezioni periodiche dello stato del giunto e serraggio dei bulloni.
- Controllare assenza di crepe, danneggiamenti o gonfiamenti del corpo in gomma.
- Non utilizzare per fluidi non compatibili con il materiale EPDM.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
