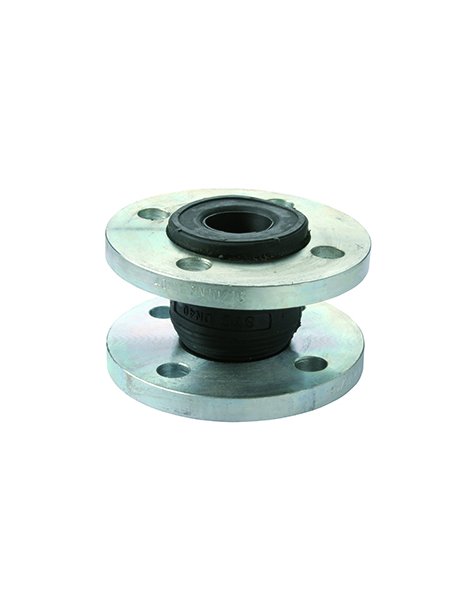

GIUNTO ELASTICO FLANGIATO EPDM PN10-16 DN125
Codice fornitore: 9-VSMB0125
Caratteristiche
Blocco flessibile a onda semplice realizzato in polimero EPDM, con rinforzo in nylon e cavi di acciaio.Flange di collegamento incassate in acciaio al carbonio con finitura zincata, conformi a UNI EN 1092-1, DIN 2576 (PN10) e DIN 2502 (PN16).Progettato per assorbire dilatazioni termiche, sovrapressioni, rumori e vibrazioni, correggere disallineamenti tra tubazioni.Marcatura: DN, ØD, PN, EPDM.Pressione di lavoro: PN10-16.Temperatura di lavoro: da -10 ºC a +115 ºC.Vuoto maks: 700 mm Hg (933 mbar).
Misure
DN: 125 mm
Diametro esterno tubo (ØD): 139,7 mm
Numero fori per bulloni: 8 x Ø18 mm
Interasse fori flange (PCD): 210 mm
Lunghezza totale: 250 mm
Consigli per installazione
Montare il giunto tra tubazioni avvalendosi di bulloneria idonea.Non sono necessari elementi di tenuta aggiuntivi se il montaggio è corretto.Serrare i bulloni con coppia minima consigliata di 30 Nm.Verificare l’allineamento tra le flange, evitare torsioni e piegature del giunto.
Raccomandazioni per la manutenzione
Eseguire controlli periodici visivi sul giunto per verificare l’integrità del corpo in EPDM e delle flange.Controllare la tenuta delle bullonature e lo stato dei materiali a intervalli regolari.Sostituire il giunto in caso di danneggiamento o perdita di elasticità.
Peso indicativo
7,25 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
