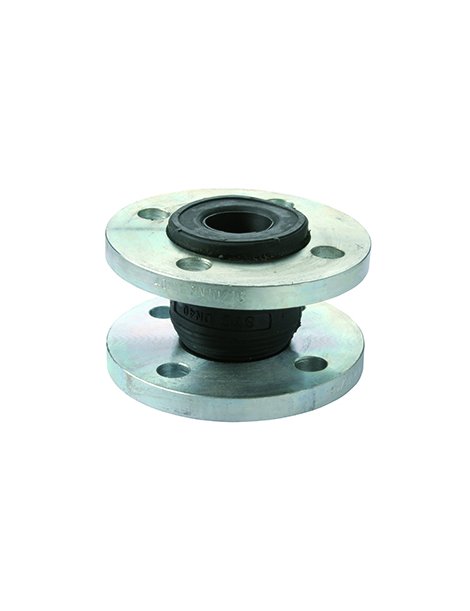

Giunto di espansione progettato per assorbire dilatazioni termiche, sovrapressioni, rumori e vibrazioni, nonché per correggere disallineamenti tra tubazioni.
Specifiche principali:
| Parametro | Valore |
|---|---|
| DN | 100 |
| Diametro esterno (mm) | 114,3 |
| Lunghezza (mm) | 165 |
| Compressione assiale (mm) | 20 |
| Elongazione assiale (mm) | 12 |
| Deviazione laterale (mm) | 16 |
| Deviazione angolare (°) | 15 |
Il giunto deve essere installato con flange conformi alle normative indicate. Verificare l'allineamento delle tubazioni prima dell'installazione per garantire il corretto funzionamento del giunto.
La coppia di serraggio minima consigliata per i bulloni è di 30 Nm. Se l'assemblaggio è eseguito correttamente, non sono necessari elementi di tenuta aggiuntivi.
Controllare periodicamente lo stato del blocco flessibile in EPDM per verificare eventuali segni di deterioramento. In caso di usura visibile o perdite, sostituire il giunto. Verificare che i bulloni di fissaggio rimangono ben serrati secondo le specifiche indicate.
Peso approssimativo: 9,07 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
