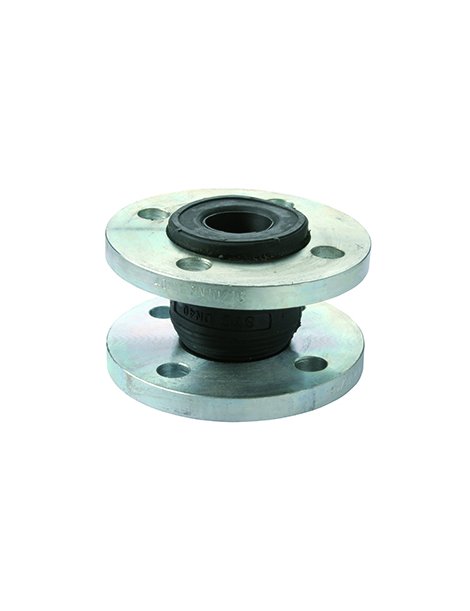

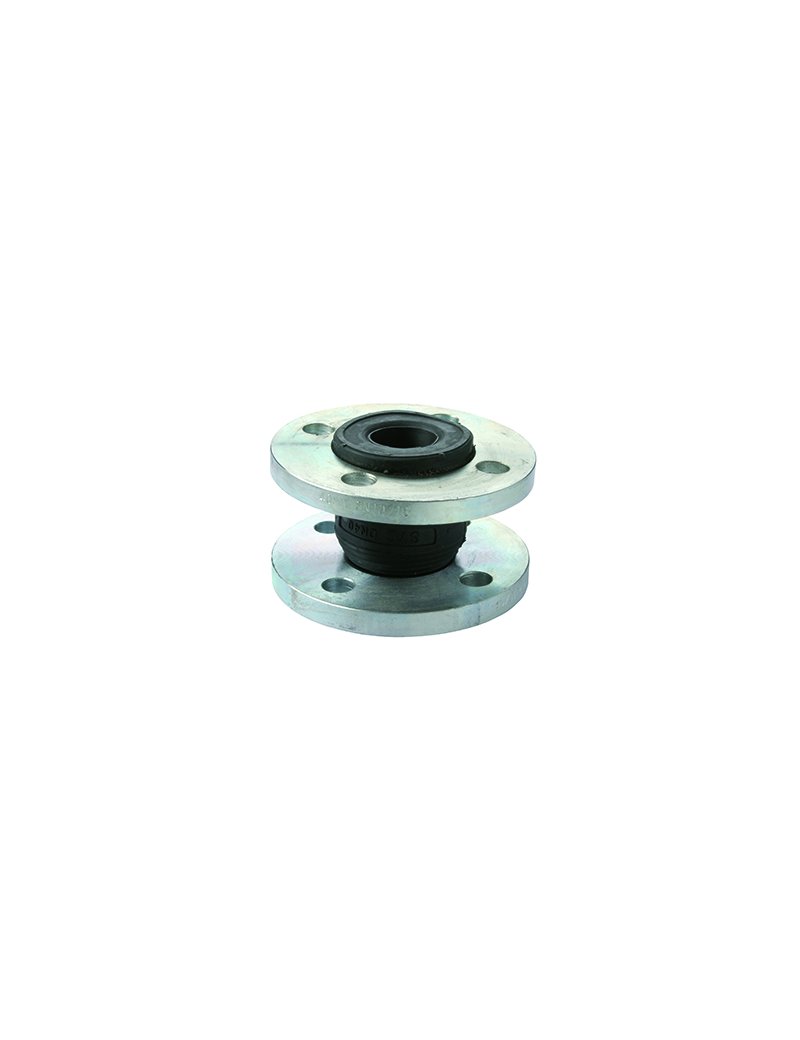

GIUNTO ELASTICO FLANGIATO EPDM PN10-16 DN40

GIUNTO ELASTICO FLANGIATO EPDM PN10-16 DN40
Codice Prodotto Fornitore: 9-VSMB0040

Caratteristiche

- Giunto elastico antivibrante
- Blocco flessibile in polimero EPDM con rinforzo in nylon
- Connessione mediante flange in acciaio al carbonio incassate, secondo UNI EN 1092-1 / DIN 2576 (PN 10-16)
- Marcatura: DN40; PN10-16; EPDM
- Progettato per assorbire dilatazioni termiche, vibrazioni, rumori, sovrapressioni e correggere disallineamenti tra tubazioni
- Pressione di lavoro: PN10-16
- Temperatura di lavoro: -10°C ÷ 80°C

Misure

- Diametro nominale: DN40 (1"1/2)
- Lunghezza totale: 200 mm
- Diametro esterno tubo: 48,3 mm
- Tipologia attacco: flangiato

Consigli per installazione

• Assicurare l’allineamento delle tubazioni prima dell’installazione.
• Montare il giunto tra due flange avendo cura di inserire i bulloni secondo gli standard previsti.
• Non sono richiesti elementi di tenuta aggiuntivi se il montaggio è corretto.
• Raccomandato il serraggio incrociato dei bulloni alla coppia consigliata (min. 30 Nm).

Raccomandazioni per la manutenzione

• Effettuare un controllo visivo periodico dello stato del giunto.
• Verificare periodicamente il serraggio dei bulloni di connessione.
• Non utilizzare prodotti chimici aggressivi che possano danneggiare l’EPDM.

Peso indicativo

1,74 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
