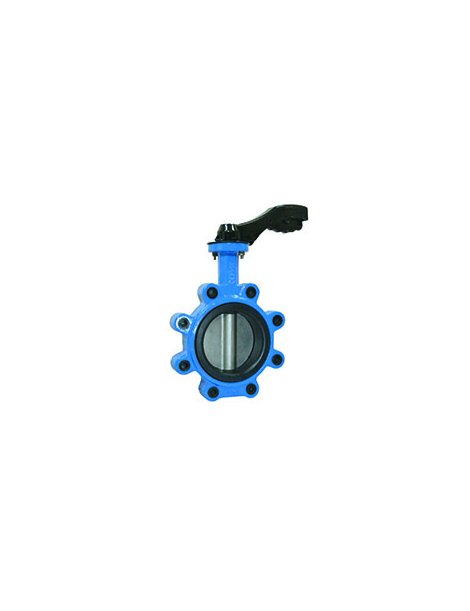

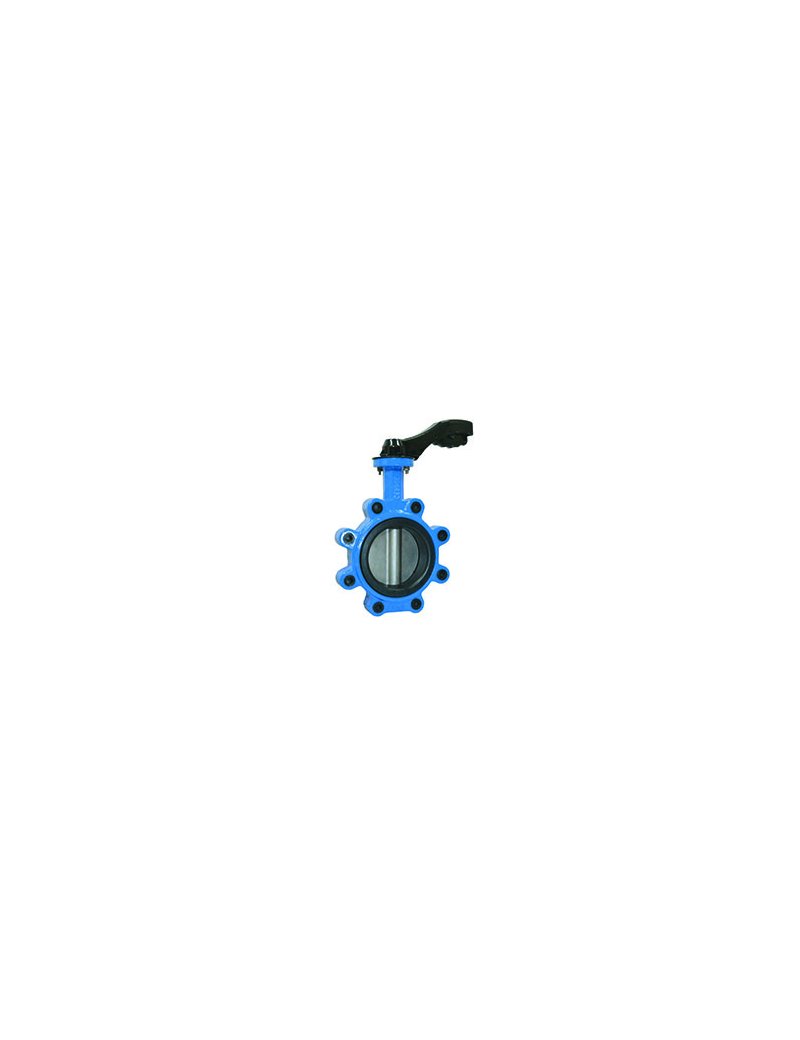

VF/970 VALV.FARFALLA LUG INOX NBR LEVA. PN10/16 DN 150
Caratteristiche
- Tipologia: Valvola a farfalla tipo LUG
- DN: 150 mm
- Azionamento: Leva manuale
- Materiale disco: Acciaio inox AISI 316
- Materiale corpo: Ghisa GGG 40
- Sede di tenuta: NBR (adatta per acqua e gas)
- Pressione nominale: PN10/16
- Temperatura di esercizio: -10°C ÷ +80°C con guarnizione NBR
- Accoppiamento flange: PN10, PN16
Misure
| Diametro nominale (DN) | 150 mm |
| Diametro esterno flange (PN10/16) | 285 mm |
| Lunghezza face-to-face (A) | 56 mm |
| Altezza totale (H1) | 226 mm |
Consigli per installazione
- Assicurarsi che le tubazioni siano pulite prima dell’installazione.
- Montare la valvola seguendo il verso di flusso preferenziale (se indicato sul corpo).
- Tendere i bulloni sulle flange in modo progressivo e incrociato per evitare tensioni.
- Verificare la compatibilità della guarnizione NBR con il fluido di utilizzo.
Raccomandazioni per la manutenzione
- Verificare periodicamente la funzionalità della leva e l’integrità delle guarnizioni.
- Manutenere la valvola in posizione semiaperta durante periodi di inutilizzo prolungato per evitare grippaggi.
- Pulire eventuali residui sulle superfici di tenuta per garantire la tenuta nel tempo.
- Sostituire la guarnizione NBR in caso di perdita o degrado visibile.
Peso indicativo
18 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
