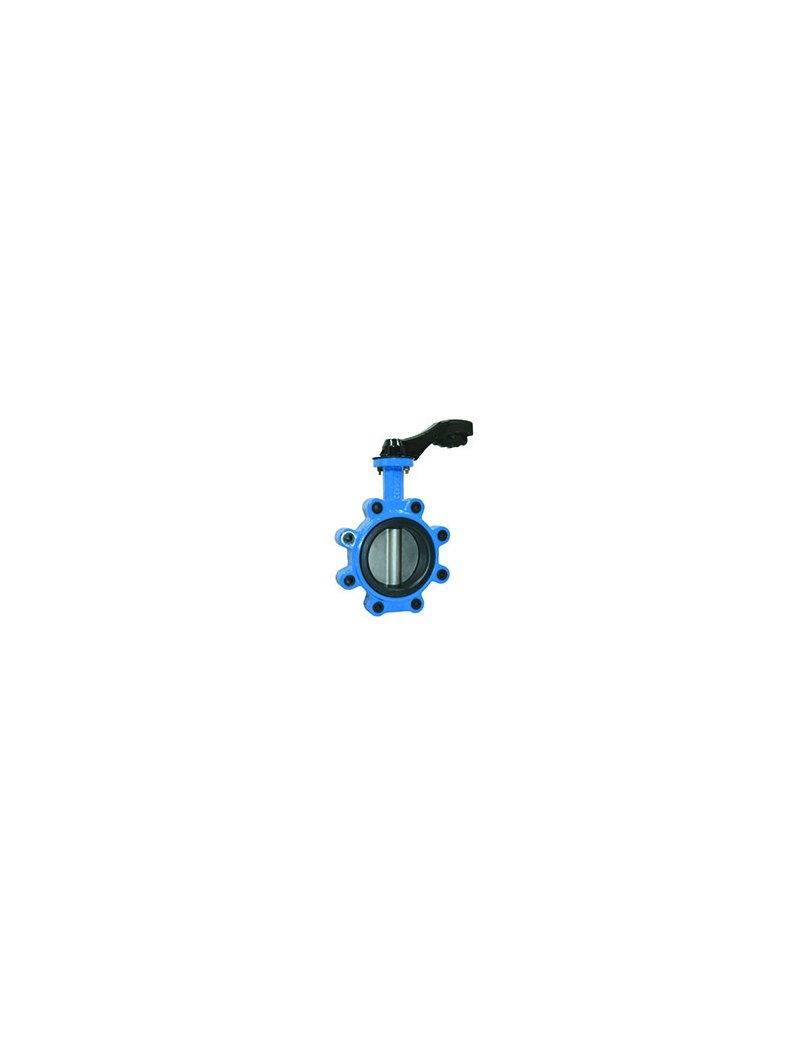

VF/970 VALV.FARFALLA LUG INOX NBR LEVA. PN10/16 DN 65
Caratteristiche
- Tipo: Valvola a farfalla modello Lug, azionamento a leva
- Materiali: Corpo in ghisa sferoidale GGG40, disco (farfalla) in acciaio inox AISI 316, tenuta in NBR
- Pressione nominale: PN10/16
- Temperatura di esercizio: da -10°C a +80°C (NBR)
Misure
| Diametro nominale DN | 65 mm |
| Ø esterno PN10/16 | 185 mm |
| Spessore corpo (A) | 46 mm |
| Interasse foratura (B) | 50 mm |
| Asola comando (H1) | 175 mm |
| Attacco leva | 9x9 mm |
Consigli per installazione
- Accertarsi che i tubi siano completi di flange PN10 o PN16 compatibili con la valvola.
- Installare la valvola nella posizione desiderata con la leva riportata in posizione chiusa.
- Tendere attenzione a non danneggiare la sede in NBR durante il montaggio; lubrificare solo se strettamente necessario con prodotti idonei.
- Non sovraccaricare la leva durante la chiusura o l'apertura per evitare danni al disco o alla sede.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per monitorare possibili perdite o usura della sede in NBR.
- Pulire la valvola solo con prodotti compatibili con acciaio inox e NBR.
- Lubrificare il perno e i componenti di manovra se necessario, evitando grassi/corroditori non compatibili.
- In caso di sostituzione della guarnizione, seguire le istruzioni tecniche specifiche del produttore.
Peso indicativo
Circa 5,8 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
