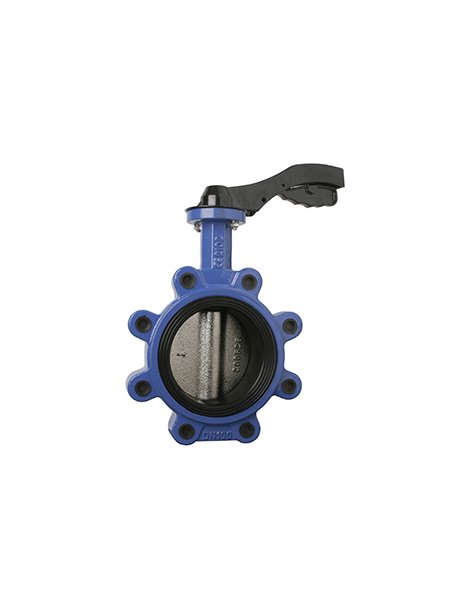

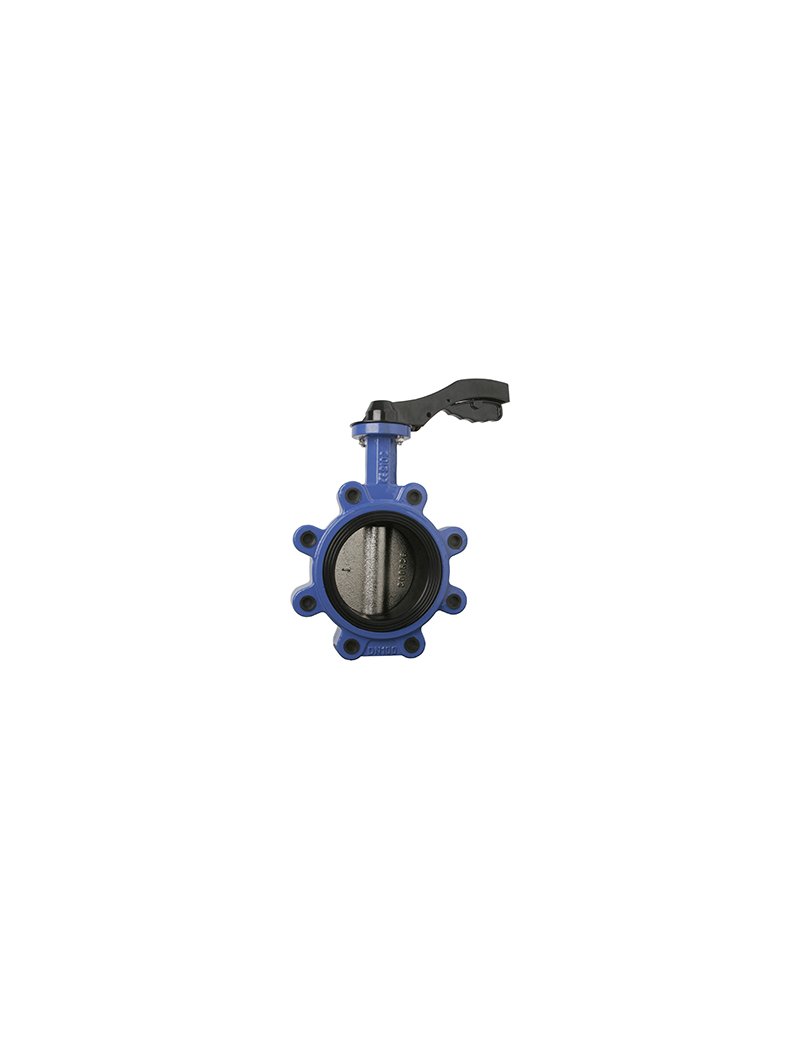

VF/960 VALV.FARFALLA LUG DUTTILE EPDM LEVA PN16 DN 200
Caratteristiche
Valvola a farfalla tipo LUG con corpo in ghisa duttile (SG iron) e tenuta EPDM. Verniciatura esterna a polvere EPOXY per elevata resistenza alla corrosione. Dotata di leva di manovra con foro di serratura per la posizione di chiusura.
Pressione nominale: PN16.
Temperatura di esercizio con EPDM: da -10°C a +120°C.
Albero in acciaio zincato. Disco in ghisa duttile rivestito.
Misure
| DN | 200 |
| Dimensione flangia (PN16, mm) | 340 |
| Scartamento (mm) | 60 |
| Altezza totale (H1, mm) | 260 |
| Sezione leva (mm) | 17×17 |
Consigli per installazione
- Assicurarsi che le tubazioni siano allineate e pulite.
- Montare la valvola tra flange PN16, verificando la posizione di chiusura prima del serraggio.
- Tirare uniformemente i bulloni per evitare ovalizzazioni e assicurare la tenuta del corpo e della guarnizione EPDM.
- Controllare la libera rotazione del disco prima della messa in servizio.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici di funzionamento e assenza di perdite.
- Lubrificare (se necessario, secondo manuale tecnico) le parti mobili a intervalli regolari.
- In caso di fuoriuscite o difficoltà nella manovra, verificare eventuale presenza di detriti o usura della tenuta in EPDM.
- Sostituire la guarnizione in caso di danneggiamento visibile o perdita permanente.
Peso indicativo
35 kg (valore medio per DN 200, corpo ghisa duttile, leva manuale).
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
