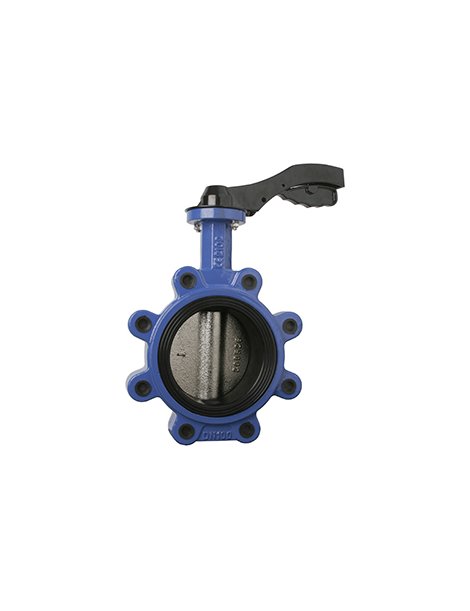

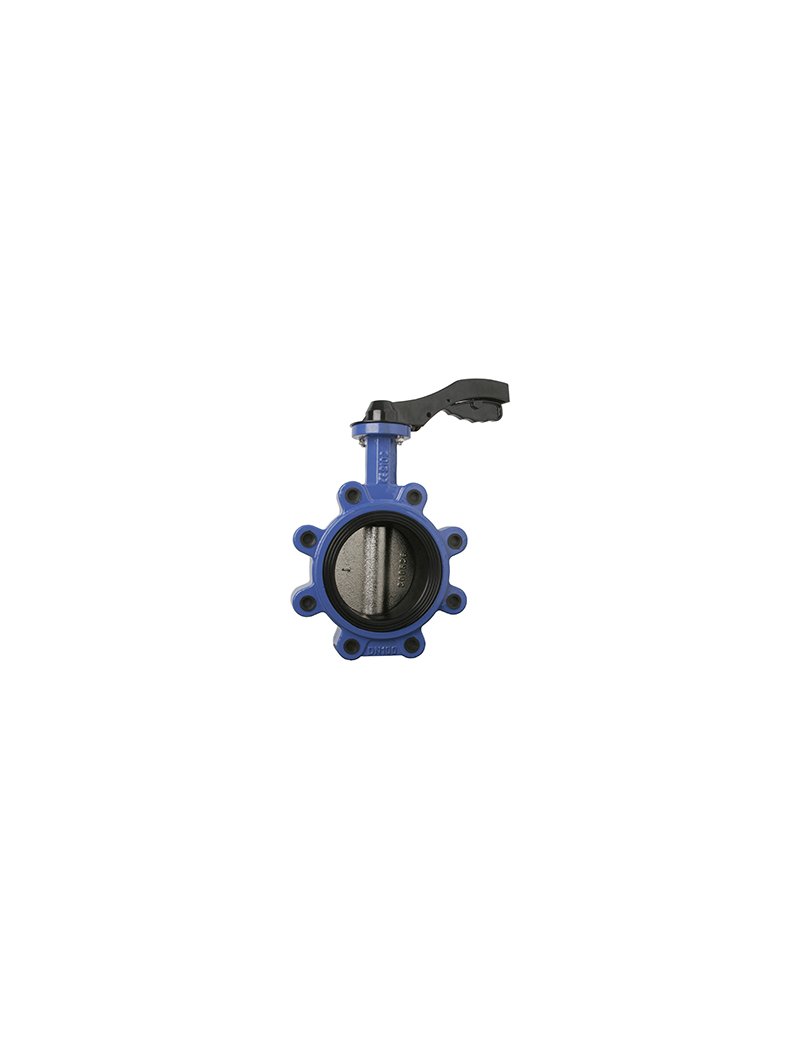

VF/960 VALV.FARFALLA LUG DUTTILE EPDM LEVA PN10/16 DN 150
Caratteristiche
- Tipologia: Valvola a farfalla tipo Lug
- Corpo realizzato in ghisa sferoidale con verniciatura esterna epossidica
- Disco in ghisa sferoidale
- Tenuta in elastomero EPDM
- Azionamento tramite leva dotata di foro per serratura
- Pressione nominale: PN10/16
- Temperatura di esercizio: da -10°C a +120°C (EPDM)
- Compatibile con acque potabili e fluidi neutri
Misure
- Diametro nominale: DN 150
- Dimensioni di interasse flange secondo standard ISO 5752
- Interasse flange standard PN10/16: 285 mm
- Dimensione d'ingombro (A): 56 mm
- Dimensione d'ingombro (B): 70 mm
- Altezza leva: 226 mm
Consigli per installazione
- Installare la valvola tra due flange compatibili PN10 o PN16.
- Assicurare l'allineamento durante il fissaggio e serrare gradualmente i bulloni.
- Predisporre idonea lubrificazione per il montaggio per evitare danneggiamenti di EPDM.
- Verificare la posizione completamente aperta o chiusa tramite la leva.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici di tenuta ed efficienza del leverismo.
- Ispezionare regolarmente le guarnizioni in EPDM per segni di usura o danneggiamento.
- Pulire periodicamente il corpo valvola da eventuali depositi se utilizzata su acque non filtrate.
- Lubrificare gli organi mobili in caso di manovre poco fluide.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
