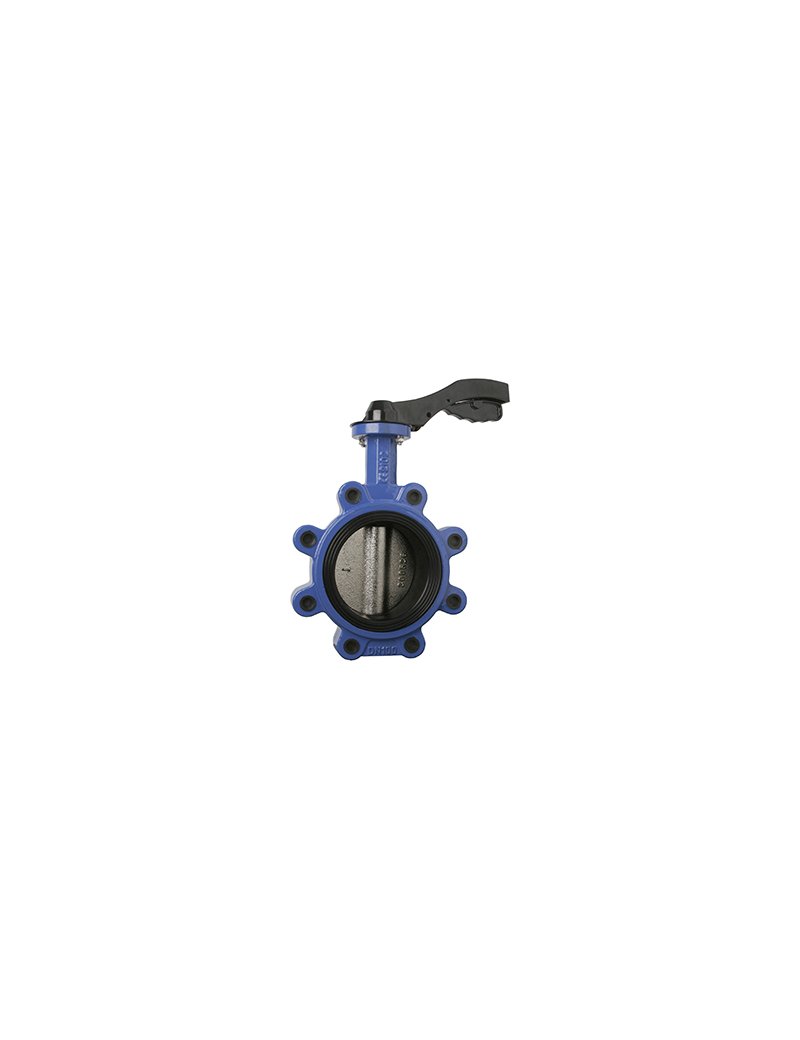

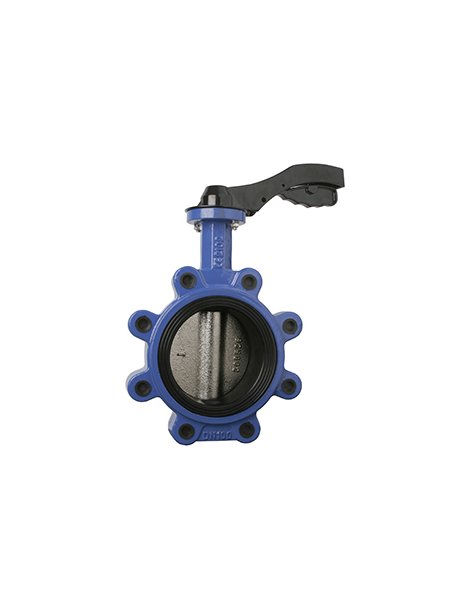

Valvola di intercettazione a farfalla tipo lug con disco centrato e tenuta in elastomero EPDM. Corpo realizzato in ghisa sferoidale duttile (GGG 40 EN-GJS-400-15) con stelo in acciaio inox AISI 416. Disco sferoidale per prestazioni ottimali. Verniciatura a polvere epossidica all'esterno per protezione dalla corrosione. Maniglia con foro di serratura per il blocco della posizione.
| Diametro Nominale | DN 65 (Ø 75 mm) |
| Pressione Nominale | PN 10/16 bar |
| Tipo di Collegamento | Lug (flangiato) |
| Norma di Raccordo | EN 1092-1 |
Corpo: Ghisa sferoidale GGG 40 (EN-GJS-400-15), disponibile anche in acciaio inox AISI 316 (CF8M) o ghisa sferoidale nichelata su richiesta
Disco: Ghisa sferoidale con rivestimento EPDM
Tenuta: EPDM standard (alternative NBR disponibili)
Stelo: Acciaio inox AISI 416
Rivestimento Esterno: Verniciatura a polvere epossidica
La valvola tipo lug è inseribile tra flange standardizzate secondo EN 1092-1 PN 10/16. Verificare l'allineamento corretto delle flange prima del montaggio. Assicurarsi che le superfici di contatto siano pulite e prive di detriti. Serrare i bulloni di ancoraggio con coppia uniforme e progressiva. Controllare che la leva si muova liberamente in tutta la corsa prima di mettere in servizio l'impianto. Posizionare la valvola in modo che la maniglia sia facilmente accessibile per le operazioni di manutenzione.
Eseguire ispezioni visive periodiche per verificare l'assenza di perdite. Controllare regolarmente le condizioni della verniciatura esterna e ripristinarla se necessario per prevenire la corrosione. Verificare che la leva manuale funzioni correttamente e che il meccanismo di bloccaggio sia integro. In caso di perdite, controllare lo stato della tenuta EPDM. Se necessario, sottoporre la valvola a manutenzione presso il servizio tecnico specializzato. Mantenere pulita la sede della valvola per garantire una tenuta ottimale.
Il peso della valvola varia in base ai materiali costruttivi scelti. Per la configurazione standard in ghisa sferoidale, il peso indicativo è di circa 3,5-4,5 kg. Contattare l'ufficio tecnico per specifiche precise relative alla configurazione richiesta.
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
