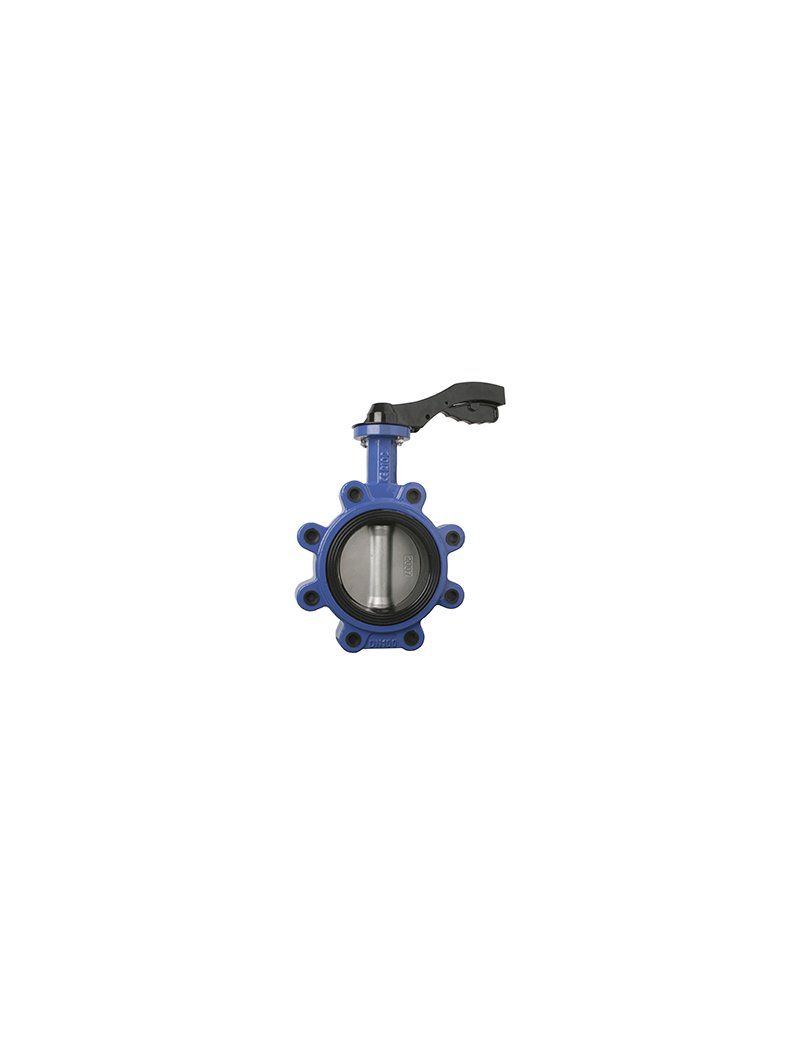

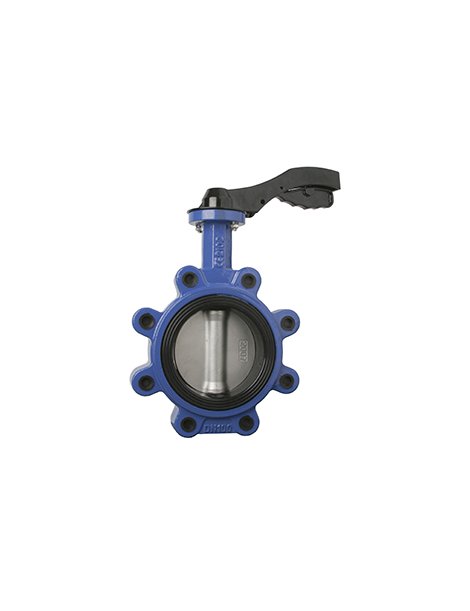

VF/950 VALV. LUG LEVA DiscoINOX GuarEPDM CorpSFEROID PN10/16 DN 125
Caratteristiche
Tipo: Valvola a farfalla centriche, esecuzione LUGDiametro nominale (DN): 125Struttura: Disco in acciaio inox, corpo in ghisa sferoidaleGuarnizione: EPDM (sede resiliente), idonea per acqua e fluidi non aggressiviComando: Leva manualePressione nominale: PN10/16Temperatura operativa: -10°C a +120°C (EPDM)Codice prodotto fornitore: 9-VF950125
Misure
DN: 125Diametro esterno flange PN10: 250 mmDiametro esterno flange PN16: 250 mmInterasse fori di montaggio: secondo standard UNE-EN 1092-2Dimensione "A": 56 mmDimensione "B": 70 mmDimensione "C": 10 mmDimensione "H1": 213 mm
Consigli per installazione
Verificare la pulizia delle flange e della tubazione prima dell'installazione.Installare la valvola tra flange PN10 o PN16 rispettando la direzione del flusso.Utilizzare guarnizioni idonee ed serrare in modo progressivo i bulloni ad incrocio.Accertarsi che la leva sia accessibile per la manovra manuale.
Raccomandazioni per la manutenzione
Eseguire controlli periodici di tenuta e funzionamento.Lubrificare le parti mobili se previsto dal costruttore.Sostituire la guarnizione EPDM nel caso di usura o perdita di tenuta.Non utilizzare prodotti chimici aggressivi senza verifica di compatibilità con EPDM e gli altri materiali.
Peso indicativo
12.5 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
