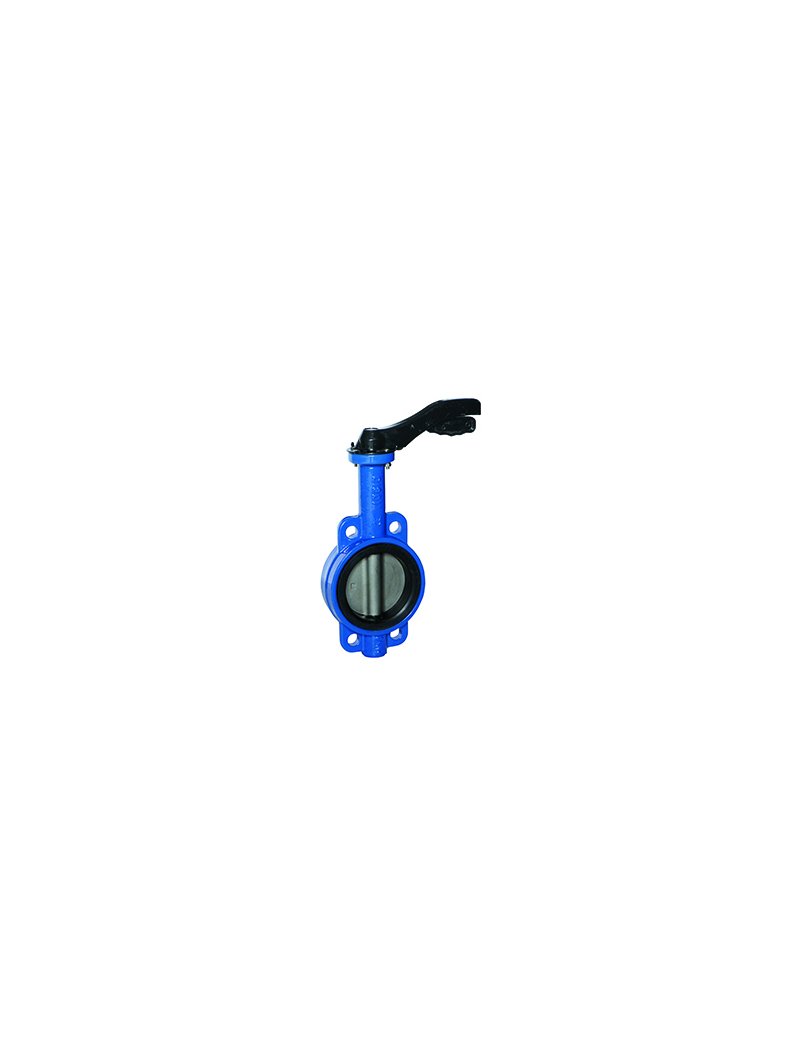

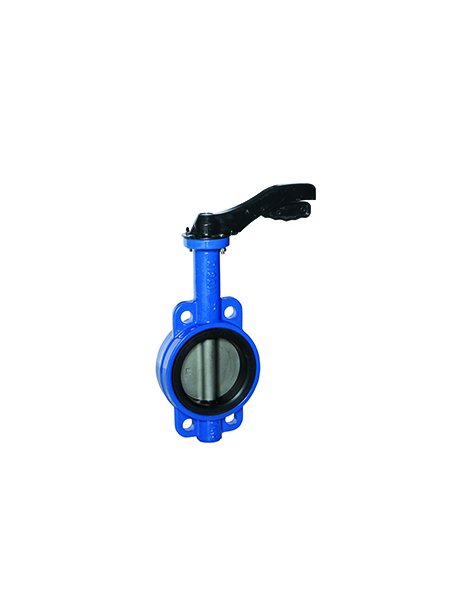

VF/930 VALV. FARFALLA WAFER INOX NBR MAN. DN300
Caratteristiche
- Tipologia: Valvola a farfalla wafer
- Azionamento: Manuale
- Materiale disco: Acciaio inossidabile
- Tenuta: NBR
- Corpo: Ghisa verniciata epossidica
- Montaggio: Wafer, interflangia (UNI PN 10/16), per impianti liquidi e gassosi
- Pressione nominale: PN16 (16 bar)
- Campo di temperatura tenuta NBR: -10°C / +80°C
- Diametro nominale: DN300
- Certificazioni: CE PED 97/23
Misure
| DN | 300 |
| Ø esterno (flangia PN10/16) | 445 / 460 mm |
| Spessore (A) | 78 mm |
| Lunghezza (B) | 102 mm |
| Altezza corpo (C) | 12 mm |
| Altezza totale (H1) | 337 mm |
Consigli per installazione
- Verificare la compatibilità delle flange e la pulizia delle superfici di accoppiamento prima dell’installazione.
- Installare la valvola tenendo conto della posizione del disco rispetto al flusso; ruotare la leva manuale solo dopo che la valvola è fissata tra le flange.
- Evitare serraggi eccessivi dei bulloni per non deformare il corpo valvola.
Raccomandazioni per la manutenzione
- Eseguire controlli periodici della tenuta e dello stato dei componenti mobili.
- Lubrificare le parti meccaniche (ove previsto) e verificare l’assenza di depositi o incrostazioni internamente.
- In caso di sostituzione della tenuta NBR, seguire le indicazioni tecniche del produttore.
Peso indicativo
Circa 26 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
