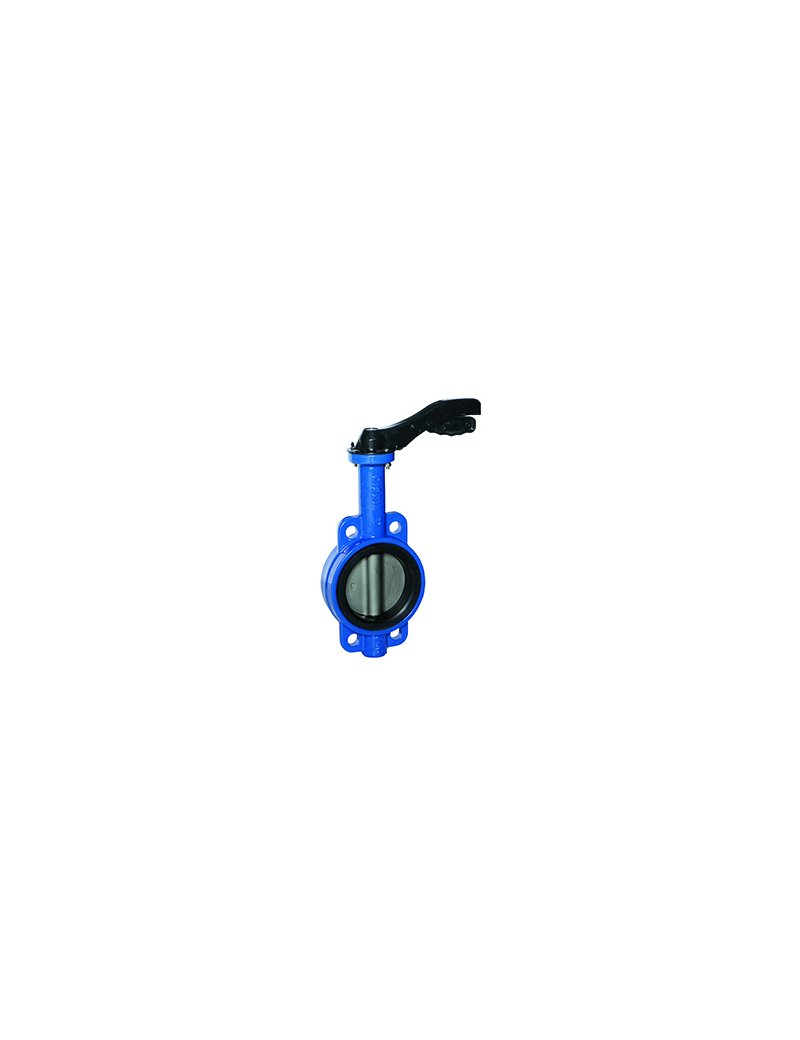

VF/930 VALV. FARFALLA WAFER INOX NBR MAN. DN125

VF/930 VALV. FARFALLA WAFER INOX NBR MAN. DN125

Caratteristiche

- Valvola a farfalla tipo wafer
- Corpo e disco in acciaio inox AISI 316
- Tenuta NBR (Nitrile Butadiene Rubber)
- Attuatore manuale a leva
- Installabile tra flange PN 16 o ANSI 150
- Conforme alle principali normative (UNI-TR 11354, EN 593, etc.)
- Temperatura di esercizio con NBR: da -10°C a +80°C
- Fluido bidirezionale
- Idonea per applicazioni in impianti civili e industriali

Misure

- Diametro nominale DN125
- Ø esterno disco: circa 195 mm
- Lunghezza tra flange (face-to-face A): circa 56 mm
- Attacco leva: 14×14 mm
- Pressione nominale: PN16
- Compatibilità flange: UNI EN 1092 (PN10/16), ANSI 150

Consigli per installazione

• Verificare la pulizia delle flange e delle tubazioni prima dell’installazione.
• Installare la valvola con il disco in posizione leggermente aperta per evitare danni al bordo di tenuta.
• Tendere i bulloni in modo progressivo ed incrociato, assicurando una tenuta uniforme tra le flange.
• Verificare la centratura del disco all’interno della tubazione prima del serraggio definitivo.
• Adatta sia per installazione orizzontale che verticale.

Raccomandazioni per la manutenzione

• Effettuare ispezioni periodiche del sistema di tenuta e delle guarnizioni.
• Durante le fermate di impianto, operare la valvola almeno una volta per prevenire il grippaggio del disco.
• Verificare periodicamente l'assenza di corrosione sulle superfici metalliche.

Peso indicativo del prodotto

Circa 8,7 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
