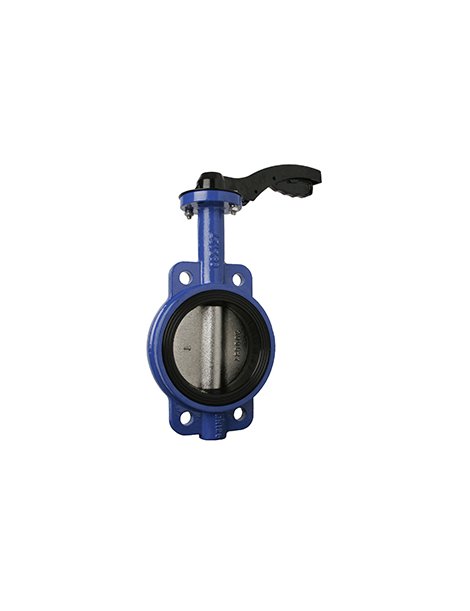

VALV. FARFALLA WAFER - GH.DUTTILE EPDM MANIGLIA DN 125
Caratteristiche principali:
- Tipo: Valvola a farfalla wafer
- Diametro nominale DN: 125
- Materiale corpo: Ghisa duttile EN-GJS-450-10
- Materiale tenuta: EPDM
- Maniglia a leva con foro di blocco
- Rivestimento esterno: Polveri epossidiche
- Codice prodotto fornitore: 9-VF910125
Misure
| DN | 125 |
| PN | 10/16 |
| L (lunghezza corpo) | 270 mm |
| D (diametro flangia) | 210 mm |
| K (interasse fori) | 170 mm |
| n-Ød (numero/diametro fori) | 8 x 19 mm |
| D2 (foro centrale) | 144 mm |
| b (spessore flangia) | 24 mm |
Consigli per installazione
- Installare tra flange PN10 o PN16 secondo UNI EN 1092-2.
- Verificare il corretto allineamento tra le tubazioni e la valvola.
- Montare la valvola preferibilmente in posizione verticale o orizzontale.
- Stringere in modo uniforme i bulloni per evitare tensioni sul corpo valvola.
Raccomandazioni per la manutenzione
- Verificare periodicamente lo stato della guarnizione EPDM.
- Lubrificare la maniglia se necessario per garantire la fluidità d'apertura.
- Effettuare controlli visivi per rilevare eventuali segni di corrosione, soprattutto nelle zone esterne non rivestite.
- Sostituire la guarnizione in caso di perdita o decadimento delle proprietà elastiche.
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
