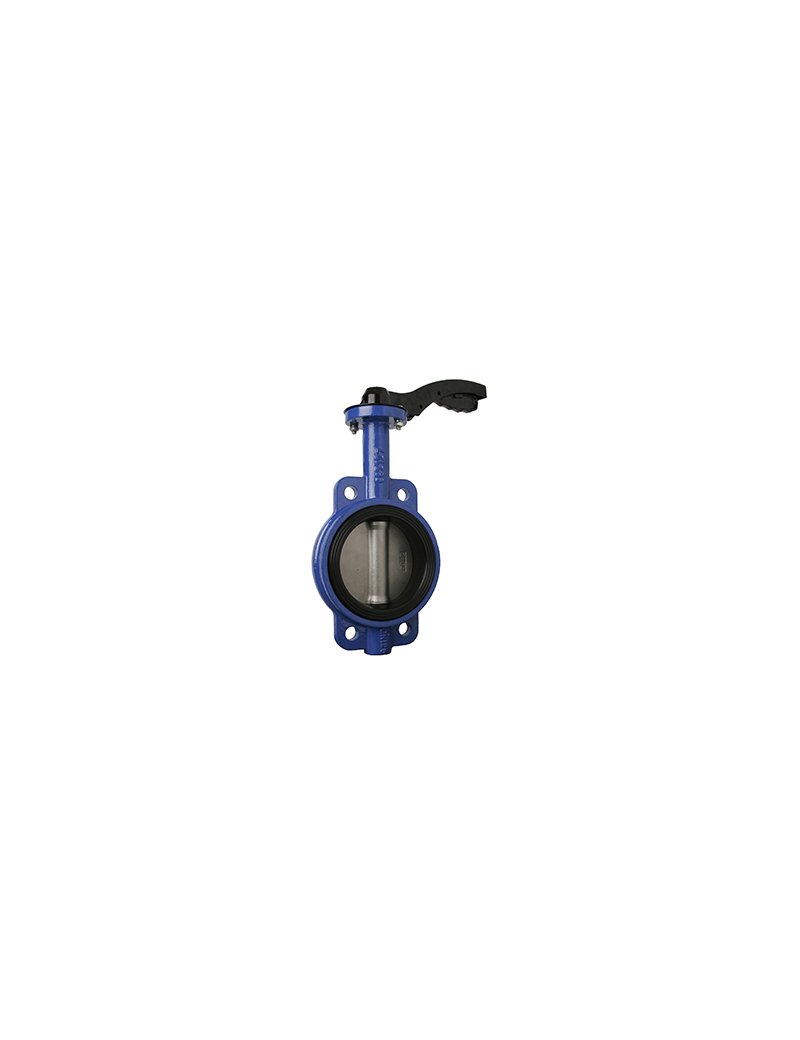

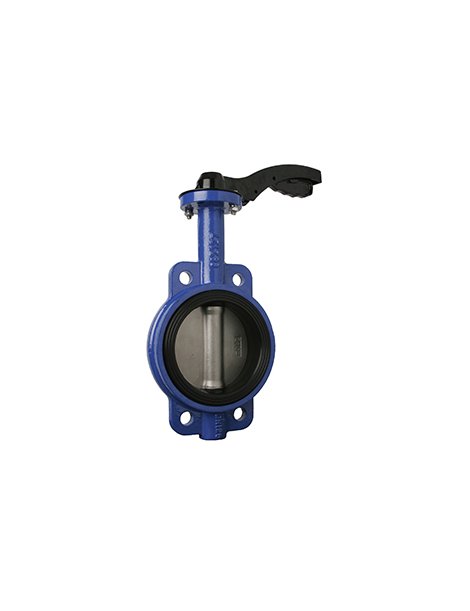

VF/90° VALV. FARFALLA WAF. INOX EPDM MAN. DN 150 6"
Caratteristiche
Valvola a farfalla wafer, corpo e disco in acciaio inox, tenuta EPDM, comando manuale con leva di sicurezza.
Pressione nominale: PN16.
Temperatura di esercizio: da -10 °C a +120 °C.
Tenuta idonea per acqua, aria e liquidi non corrosivi.
Installazione tra flange secondo UNI EN 1092-1.
Misure
| Diametro nominale (DN): 150 mm (6") |
| Altezza indicativa: 237 mm |
| Larghezza corpo: 170 mm |
| Spessore disco: circa 30 mm |
Consigli per installazione
- Verificare la compatibilità del materiale con il fluido di lavoro.
- Installare la valvola tra flange conformi alla norma EN 1092-1, garantendo la centratura del disco.
- Utilizzare guarnizioni idonee sulle superfici di tenuta.
- Eseguire un serraggio uniforme dei bulloni per evitare deformazioni del corpo.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici sul funzionamento della leva di comando.
- Verificare l’integrità della tenuta EPDM ad ogni fermo impianto.
- Lubrificare le parti meccaniche ove previsto, evitando oli aggressivi per EPDM.
- Sostituire guarnizioni usurate o danneggiate.
Peso indicativo
18 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
