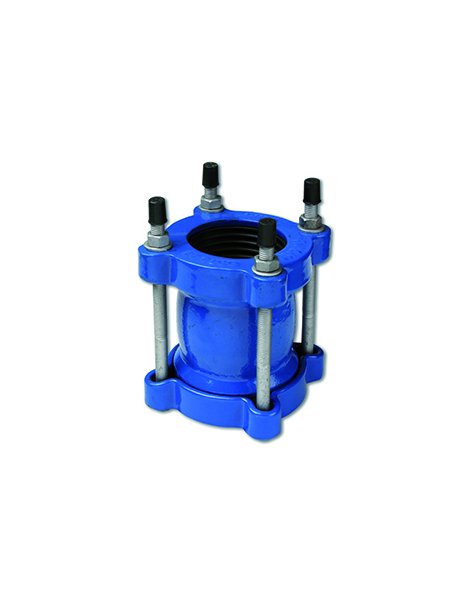

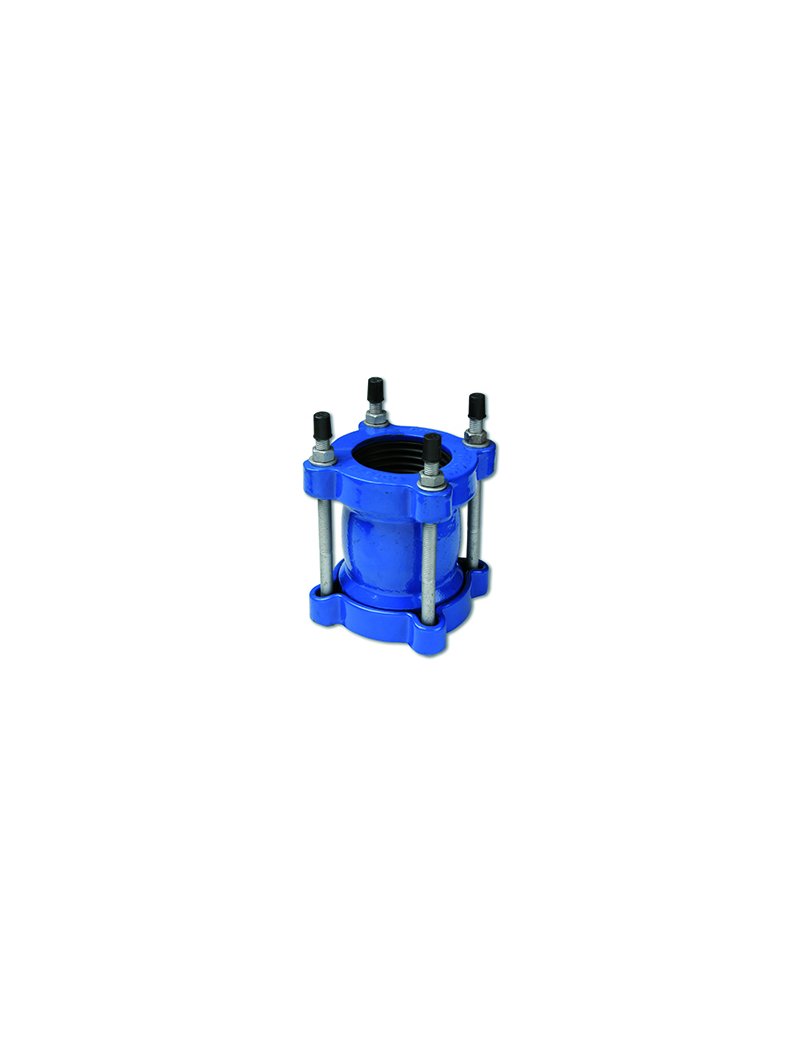

GIUNTO UNIVERSALE DN300 315 - 332
Caratteristiche
- Adatto per la giunzione di tubi lisci in ghisa, PVC, acciaio e fibrocemento in impianti idrici, opere civili, sistemi idraulici e di irrigazione.
- Consente l’unione di tubi di materiali e diametri diversi.
- Guarnizione in EPDM per una tenuta ottimale.
- Viteria in acciaio al carbonio 8.8 con copertura DACROMET.
- Rivestimento interno ed esterno in polvere epossidica (spessore 250 µm) per elevata protezione contro la corrosione.
- Pressione nominale di esercizio: PN 16.
- Temperatura massima di esercizio: 60 °C.
Misure
- Diametro Nominale (DN): 300
- Campo di utilizzo diametro esterno tubo: 315 mm – 332 mm
- Lunghezza (A): 440 mm
- Altezza (H): 130 mm
- Numero e dimensione viti: 6 x M12
- Lunghezza bulloni: 230 mm
Consigli per Installazione
- Verificare la compatibilità del diametro esterno dei tubi da collegare (315–332 mm).
- Assicurarsi che le superfici di contatto siano pulite e prive di impurità per garantire una tenuta efficace.
- Installare il giunto seguendo la direzione di serraggio suggerita, utilizzando i bulloni in dotazione.
- Stringere progressivamente i bulloni in modo alternato per una distribuzione uniforme della pressione sulla guarnizione.
Raccomandazioni per la Manutenzione
- Effettuare controlli periodici dello stato della guarnizione e della viteria.
- Verificare l’integrità del rivestimento epossidico ed eseguire eventuali interventi di ripristino in caso di danneggiamenti.
- Serrare nuovamente i bulloni secondo necessità per mantenere la tenuta nel tempo.
Peso Indicativo
15,5 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
