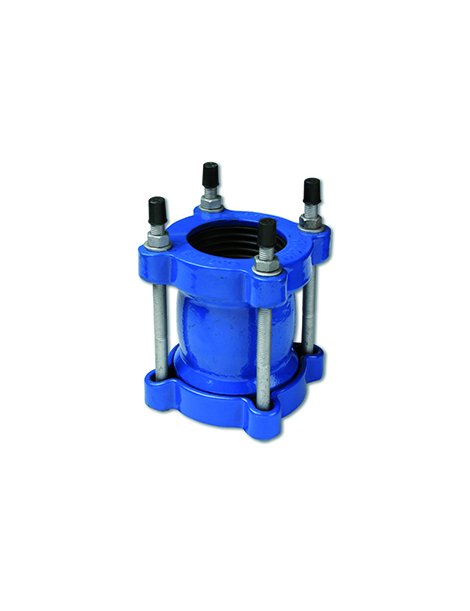

GIUNTO UNIVERSALE DN200 218 - 235
Caratteristiche
- Pressione di esercizio: PN 16
- Temperatura massima: 60 °C
- Rivestimento interno ed esterno in polvere EPOXY, spessore 250 µm
- Viteria con copertura DACROMET
- Materiali principali: Corpo e controflangia in ghisa sferoidale GGG 40 (EN-GJS-400-15), guarnizione in EPDM, viti in acciaio al carbonio 8.8
- Permette la giunzione di tubi lisci in ghisa, PVC, acciaio e fibrocemento di diametri diversi
Misure
| DN (diametro nominale) | 200 |
| Campo di tolleranza | 218 - 235 mm |
| A (lunghezza) | 331 mm |
| H (altezza) | 130 mm |
| Numero viti/Metrica | 4 x M12 |
| L (lunghezza totale) | 230 mm |
Consigli per installazione
- Verificare che il tubo sia pulito e privo di detriti nelle zone da collegare
- Applicare la giunzione assicurandosi che la guarnizione EPDM sia correttamente posizionata
- Stringere i bulloni in modo uniforme e progressivo, evitando tensioni eccessive e deformazioni
- Si consiglia di utilizzare chiavi dinamometriche per garantire la corretta coppia di serraggio
Raccomandazioni per la manutenzione
- Ispezionare periodicamente la giunzione per verificare l’integrità della guarnizione e l’assenza di corrosione o perdite
- Controllare lo stato del rivestimento e, se necessario, procedere a pulizia e ritocchi con materiali compatibili
- Nel caso di smontaggio, sostituire sempre le guarnizioni per garantire la tenuta
Peso indicativo
9,9 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
