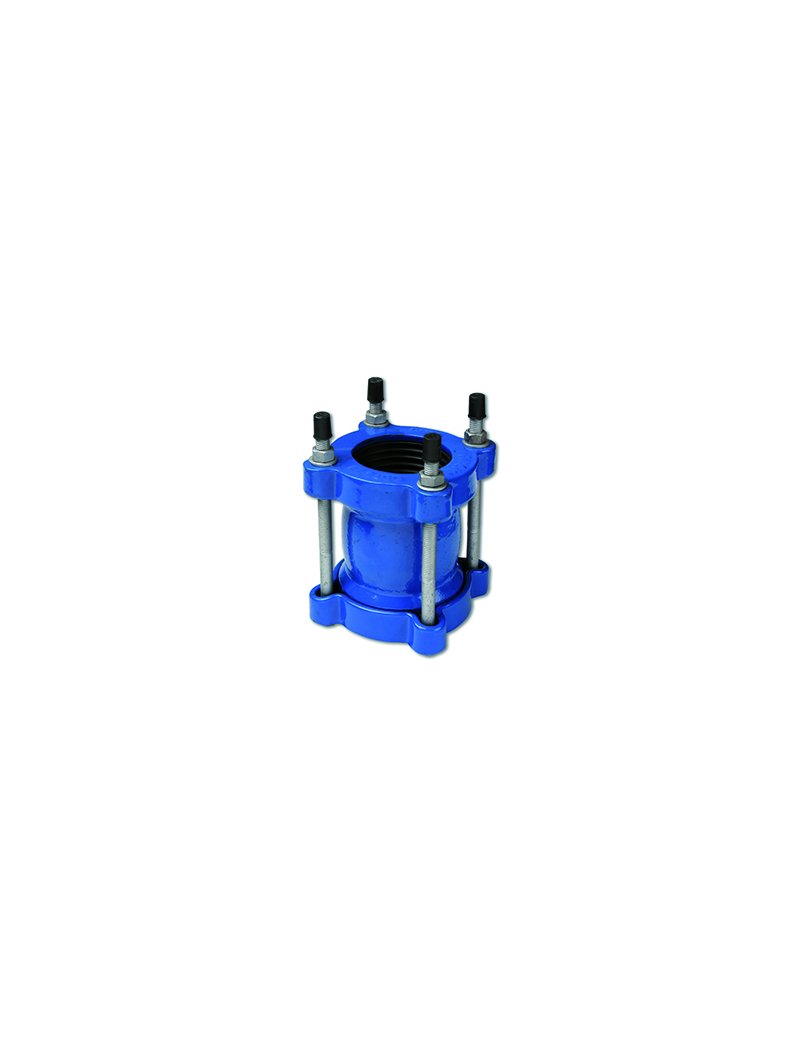

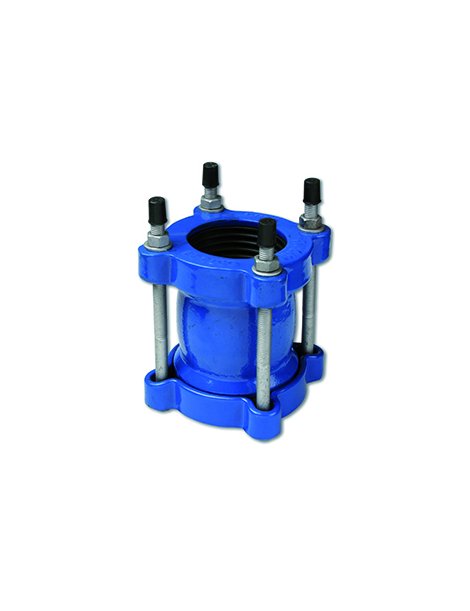

GIUNTO UNIVERSALE MULTI-MATERIALE DN80 RANGE 88-103 (codice: 9-VF770080)
Caratteristiche
- Giunto universale per il collegamento di tubi in ghisa, PVC, acciaio o fibrocemento.
- Realizzato in ghisa sferoidale GGG 40 secondo EN-GJS-400-15.
- Rivestimento interno ed esterno in resina epossidica (250 μm).
- Guarnizione di tenuta: EPDM.
- Bulloneria in acciaio con copertura DACROMET.
- Consente il collegamento di tubi con materiali e diametri differenti.
- Temperatura massima di esercizio: 60 °C.
- Pressione di esercizio: PN 16.
Misure
| DN | Range diametro esterno (mm) | A (mm) | H (mm) | L (mm) | Numero viti | Peso (kg) |
| 80 | 88 - 103 | 190 | 100 | 200 | 4 | 4,6 |
Consigli per installazione
- Verificare la compatibilità tra il giunto e i materiali/diametri dei tubi da collegare.
- Pulire accuratamente le estremità dei tubi prima dell'installazione.
- Allineare correttamente i tubi e montare il giunto inserendo le estremità dei tubi nei rispettivi alloggiamenti.
- Serraggio progressivo e incrociato dei bulloni con chiave dinamometrica secondo le istruzioni di montaggio, per garantire la corretta uniformità di pressione sulla guarnizione.
Raccomandazioni per la manutenzione
- Controllare periodicamente il serraggio dei bulloni e l'integrità delle guarnizioni.
- In caso di smontaggio, sostituire sempre le guarnizioni interne.
- Evitare l'uso del giunto con fluidi incompatibili (non idoneo per benzina o agenti aggressivi non compatibili con EPDM ed epossidico).
Peso indicativo
4,6 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
