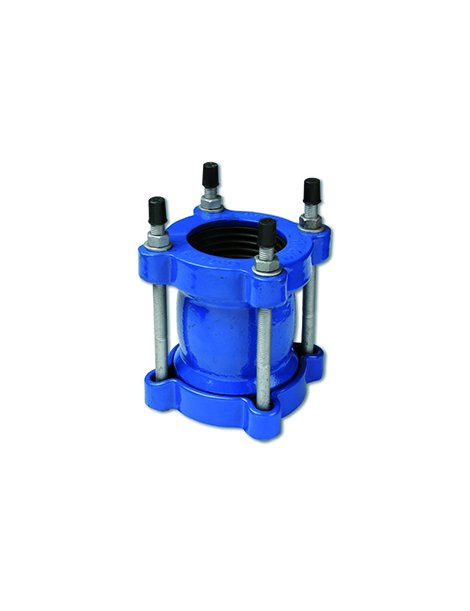

GIUNTO UNIVERSALE DN65 68 - 85
Caratteristiche
- Pressione di esercizio: PN 16
- Temperatura massima: 60 °C
- Rivestimento interno ed esterno in polvere epossidica (EPOXY), spessore 250 µm
- Viteria con copertura DACROMET
- Composizione materiali:
• Corpo e controflangia: Ghisa sferoidale (GGG 40, EN-GJS-400-15)
• Guarnizione: EPDM
• Viteria: Acciaio al carbonio 8.8
- Consente il collegamento di tubi lisci di diversi materiali: ghisa, PVC, acciaio e fibrocemento
- Compatibile per impianti idrici, opere civili e idrauliche
Misure
- Range diametro esterno tubo: 68 mm - 85 mm (DN65)
- A: 166 mm
- H: 100 mm
- Numero viti: 4
- Viti M12, lunghezza 200 mm
Consigli per installazione
- Prima dell’installazione, verificare la compatibilità dei materiali e delle dimensioni con il tipo di lavoro da eseguire.
- Effettuare la connessione su tubi puliti e privi di danneggiamenti, seguendo i codici di buona pratica e le normative tecniche vigenti.
- Assicurarsi che la guarnizione sia correttamente posizionata per garantire la tenuta idraulica.
- Utilizzare una coppia di serraggio appropriata per le viti M12 al fine di evitare danneggiamenti o deformazioni.
- Si raccomanda l’esecuzione di una prova di tenuta dopo l’installazione.
Raccomandazioni per la manutenzione
- Eseguire ispezioni periodiche sulla tenuta idraulica e sullo stato delle viti.
- In caso di perdite, verificare l’integrità della guarnizione e il serraggio delle viti.
- Mantenere il prodotto pulito ed evitare l’accumulo di depositi che possano compromettere la funzionalità.
Peso indicativo del prodotto
3,7 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
