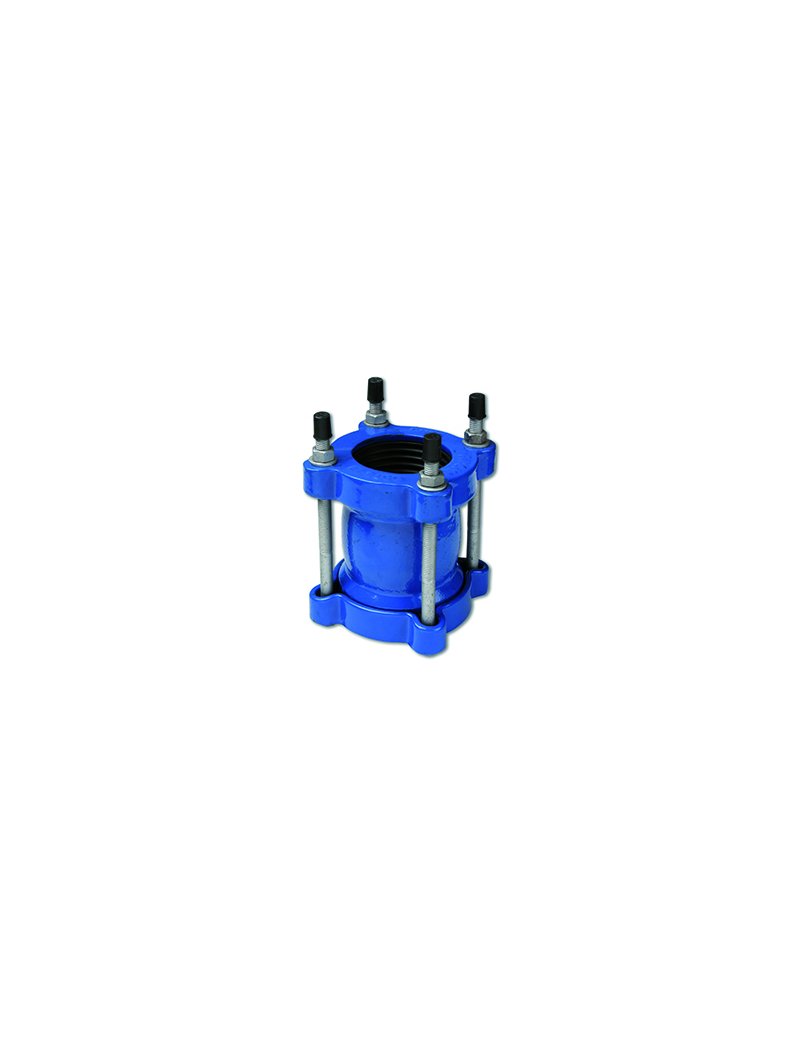

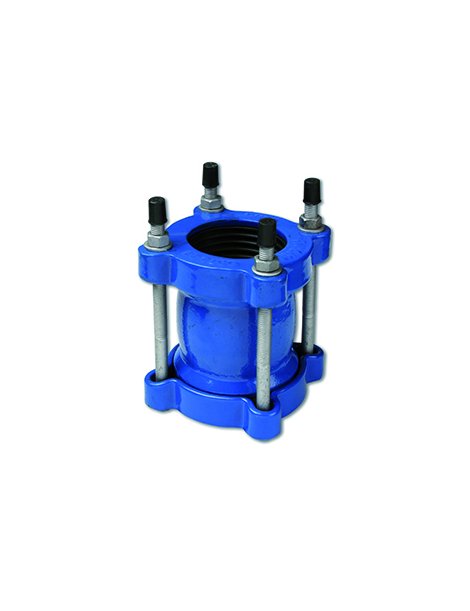

Giunto universale per il collegamento di tubi lisci in ghisa, PVC, acciaio o fibrocemento in impianti idrici, opere civili, idraulici o di irrigazione.
Pressione di lavoro: PN 16
Temperatura massima: 60 °C
Rivestimento interno ed esterno: EPOXY, 250 µm
Viteria: Acciaio al Carbonio con copertura DACROMET
Consente di unire tubi di materiali e diametri diversi.
| Componente | Materiale |
| Corpo | Ghisa Sferoidale - Ductile Iron GGG 40 (EN-GJS-400-15) |
| Controflangia | Ghisa Sferoidale - Ductile Iron GGG 40 (EN-GJS-400-15) |
| Giunti/Gasket | EPDM |
| Viteria/Bolts | Acciaio al Carbonio - Carbon Steel 8.8 |
| Parametro | Valore |
| DN | 40 |
| Tolleranza (mm) | 48 - 60 |
| Codice Prodotto | VF770040 |
| Dimensione A (mm) | 145 |
| Dimensione H (mm) | 95 |
| Numero Viti | 2 |
| Metrica Viti | M12 |
| Lunghezza Viti L (mm) | 200 |
| Peso approssimativo (Kg) | 3,0 |
L'installazione del prodotto deve essere eseguita e mantenuta secondo i codici di buona pratica e le norme vigenti.
A causa della complessità, varietà e gran numero di specifiche particolari per ogni installazione, è responsabilità dell'utente finale effettuare i test necessari per assicurare il corretto funzionamento del prodotto nella specifica applicazione.
Verificare che i tubi da collegare siano compatibili con i materiali e le specifiche tecniche dichiarate.
Verificare periodicamente lo stato del giunto e delle guarnizioni EPDM.
Controllare che non vi siano perdite o infiltrazioni.
Mantenere la pressione di lavoro entro i limiti specificati (PN 16).
Assicurarsi che la temperatura di esercizio non superi i 60 °C.
La viteria con copertura DACROMET garantisce protezione dalla corrosione; controllare periodicamente lo stato di conservazione.
Peso approssimativo: 3,0 kg
