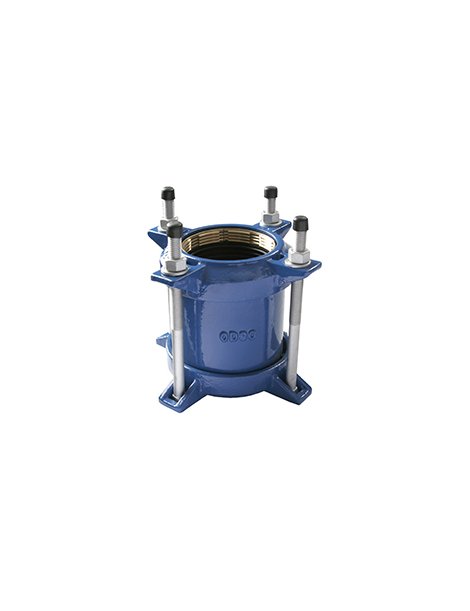

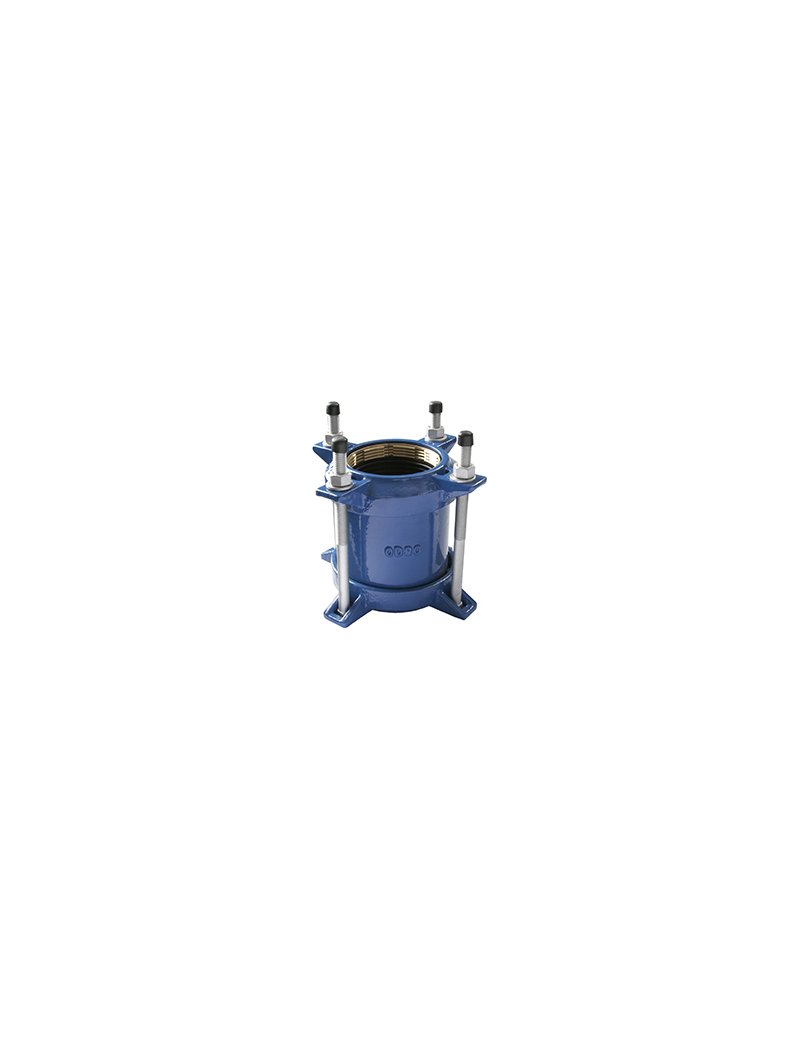

UNION ANTITRACCION PARA TUBO PE O 90
Caratteristiche
La unione antitraccione è progettata per il collegamento sicuro e resistente di tubazioni in polietilene (PE) con diametro 90 mm.
Pressione nominale fino a 16 bar.
Corpo centrale e anelli estremi realizzati in ghisa sferoidale (GGG 50 EN-GJS-500-7).
Guarnizione interna EPDM con anello in ottone.
Bulloneria, rondelle e dadi in acciaio al carbonio trattamento Dacromet.
Tappi in plastica.
Resistenza elevata a corrosione e pressione.
Misure
| Diametro esterno tubo (Ø) | 90 mm |
| ID (Diametro interno) | 93 mm |
| A (Larghezza) | 189 mm |
| L (Lunghezza) | 180 mm |
| N° Bulloni | 4 |
| Metrica bulloni | M12 |
Consigli per installazione
- Assicurarsi che i tubi PE siano perfettamente lisci e puliti, privi di detriti e difetti.
- Inserire l'unione assicurandosi che la guarnizione sia correttamente posizionata.
- Stringere i bulloni uniformemente a coppia incrociata per ottenere una tenuta ottimale.
- Verificare che il serraggio rispetti le specifiche di pressione (max 16 bar).
Raccomandazioni per la manutenzione
- Ispezionare periodicamente lo stato delle guarnizioni ed il serraggio della bulloneria.
- Pulire da residui o incrostazioni che possono compromettere la tenuta.
- In caso di segni di corrosione o danneggiamento dei componenti metallici, procedere con la sostituzione.
Peso indicativo
5,00 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
