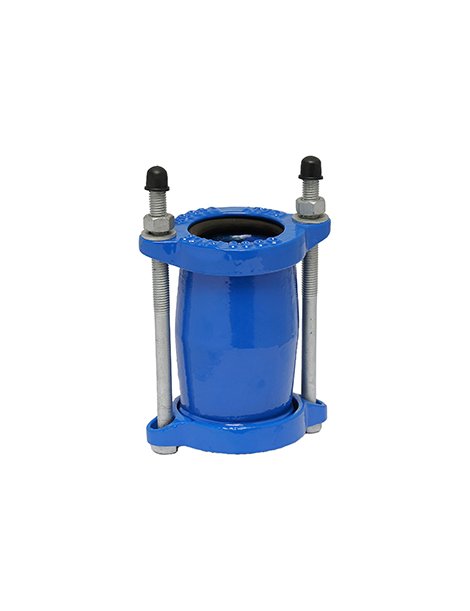

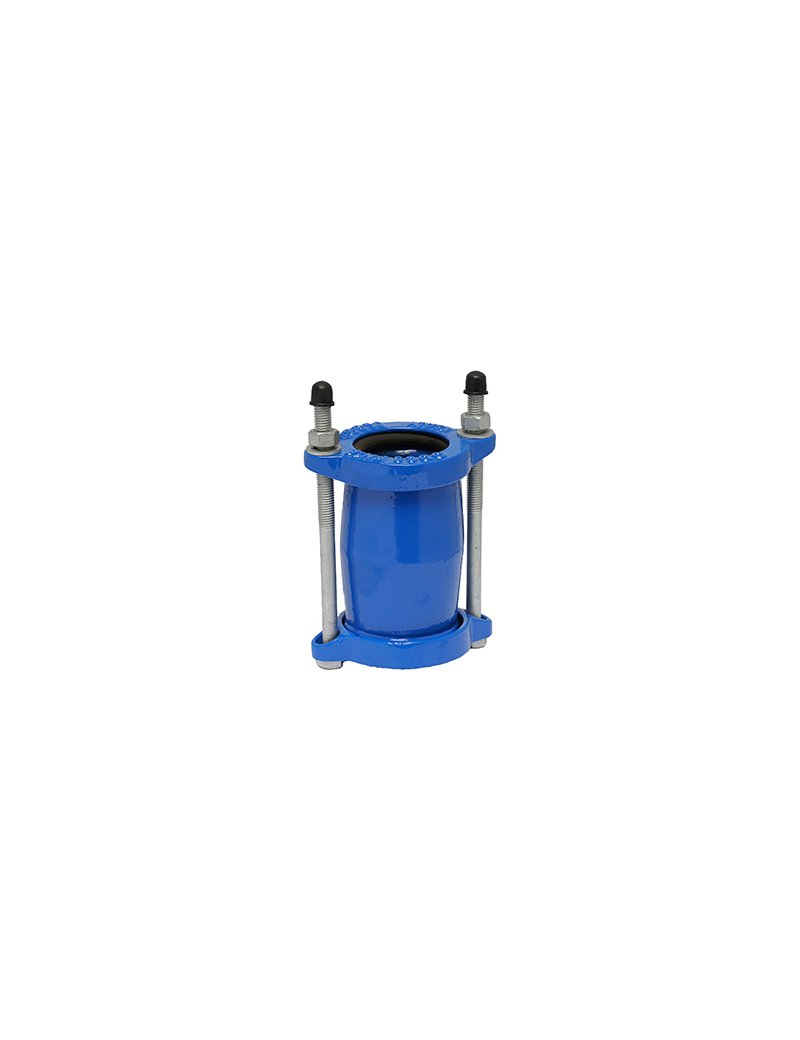

GIUNTO GIBAULT PER TUBI IN PVC-GHISA DUTTILE O 180

GIUNTO GIBAULT PER TUBI IN PVC-GHISA DUTTILE O 180

Caratteristiche

Giunto meccanico universale adatto per collegare tubi con estremità lisce in PVC, ghisa duttile o ghisa grigia. Costruito principalmente in ghisa sferoidale (EN GJS 500-7), provvisto di guarnizione in gomma naturale o NBR resistente a pressioni fino a PN16. I bulloni sono in acciaio zincato o inox, con verniciatura protettiva bituminosa o epossidica. Garantisce la tenuta anche in presenza di piccoli disallineamenti e movimenti assiali. Assicura facilità di montaggio e lunga durata grazie allo spessore maggiorato della parete centrale e alla possibilità di assorbire dilatazioni, contrazioni e piccoli movimenti del terreno.

Misure

Diametro nominale compatibile: 180 mm.
Adatto per tubi in PVC, ghisa duttile e ghisa grigia con diametro esterno 180 mm.
Pressione nominale: PN16.
Temperatura di esercizio: 0°C ÷ 60°C.

Consigli per installazione

• Verificare la pulizia delle estremità dei tubi e delle superfici di tenuta.
• Utilizzare una chiave dinamometrica per serrare i bulloni secondo le coppie consigliate (valore orientativo: 90/120 Nm su tubi metallici, 50/70 Nm su tubi plastici).
• Assicurarsi che le guarnizioni siano correttamente alloggiate per evitare trafilamenti.
• Verificare l'allineamento massimo consentito tra i tubi (tipicamente fino a 5-8°).

Raccomandazioni per la manutenzione

• Ispezionare periodicamente lo stato di bulloni e guarnizioni, verificando eventuale corrosione o perdita di elasticità.
• Effettuare il serraggio periodico dei bulloni in caso di variazioni termiche o vibrazioni rilevanti.
• In caso di presenza d’acqua aggressiva, controllare il rivestimento protettivo del giunto.

Peso indicativo

Peso indicativo per DN180: 20 kg.

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
