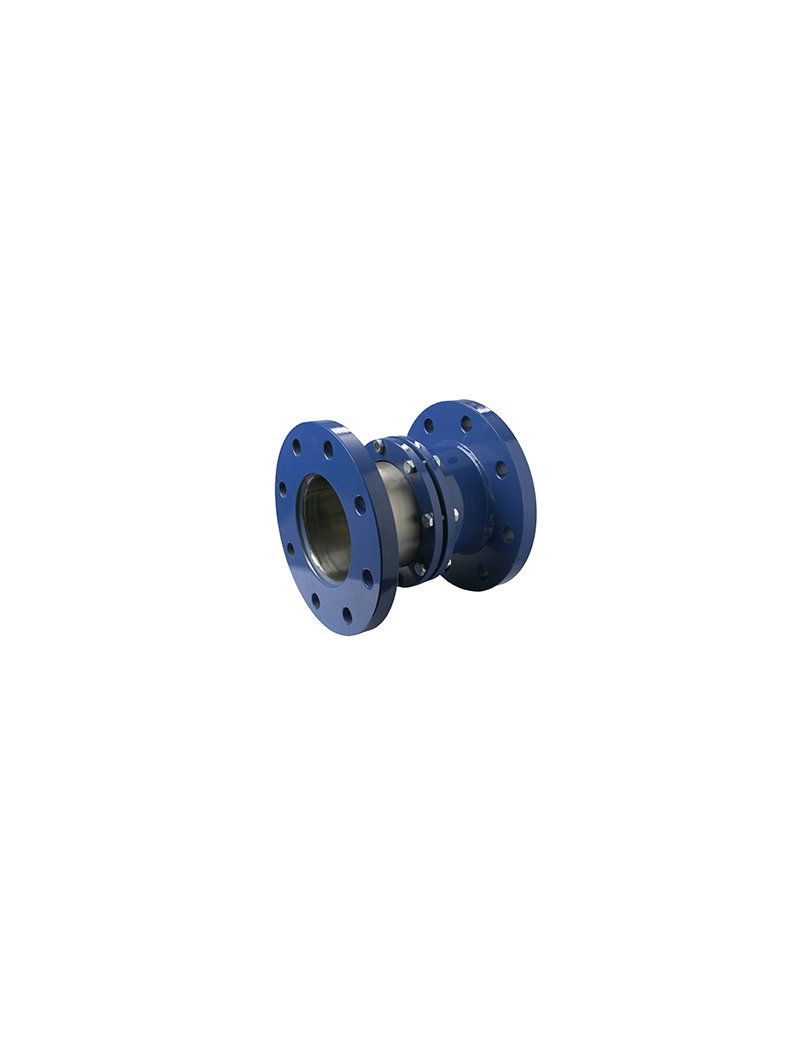

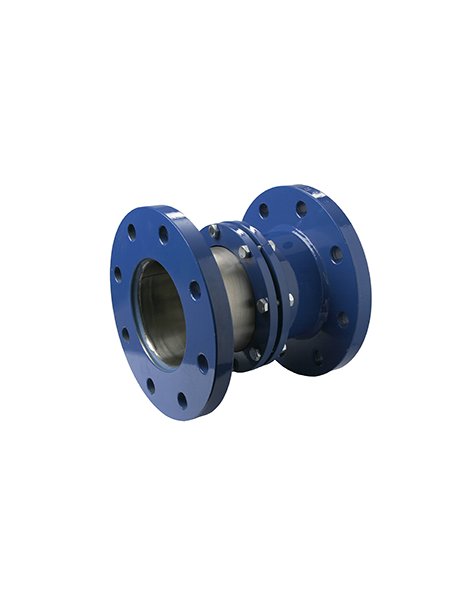

GIUNTO TELESCOPICO DI SMONTAGGIO DN100 PN10/16

GIUNTO TELESCOPICO DI SMONTAGGIO DN100 PN10/16

Caratteristiche

Giunto telescopico di smontaggio per impianti idraulici, permettendo l'allungamento e la regolazione in linea per agevolare l'installazione e la manutenzione di valvole, apparecchiature e sezioni di tubazione già esistenti.
Corpo in ghisa duttile conforme EN-GJS, trattamento di rivestimento interno ed esterno con vernice epossidica per massima resistenza alla corrosione.
Flange secondo DIN 2576 PN10/PN16 e DIN 2501 PN16.
Pressione di lavoro: PN10/16.
Temperatura massima di esercizio: 70 °C.
Adatto per acqua, impianti antincendio e applicazioni generali su condotte.
Permette la rimozione e sostituzione semplice di apparecchiature montate in pipeline senza dover smontare la linea principale.
Codice prodotto fornitore: 9-VF700100

Misure

Consigli per installazione

• Verificare la compatibilità delle flange con la tubazione esistente.
• Assicurarsi che il tratto di tubo dove viene installato sia allineato e pulito.
• Effettuare il serraggio progressivo dei bulloni in sequenza incrociata.
• Controllare lo scorrimento telescopico per la corretta estensione prima del serraggio definitivo.
• Seguire le indicazioni di sicurezza previste per impianti in pressione.

Raccomandazioni per la manutenzione

• Ispezionare periodicamente il giunto per eventuali segni di corrosione o usura delle guarnizioni.
• Lubrificare le parti mobili durante le attività di manutenzione programmata.
• Eseguire la sostituzione delle guarnizioni secondo quanto previsto dal manuale tecnico.
• Operare solo in assenza di pressione nelle tubazioni.

Peso indicativo

17,4 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
