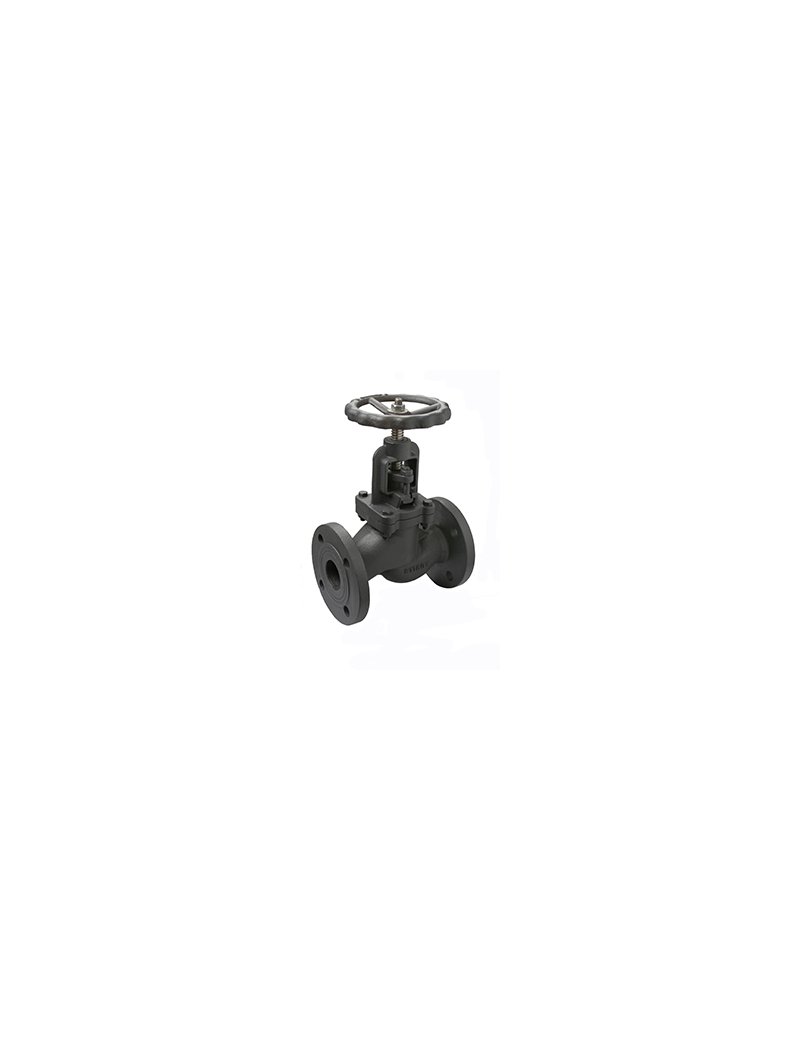

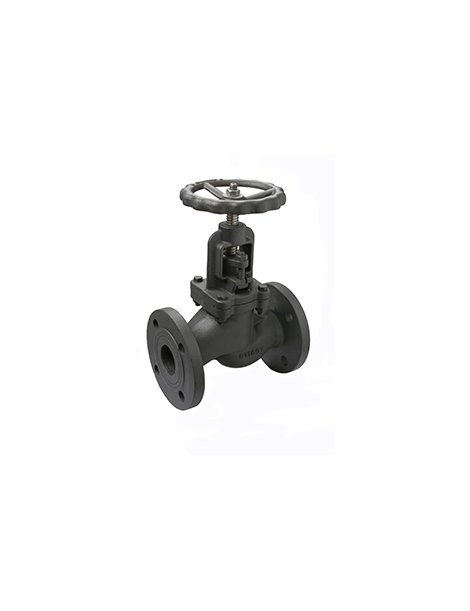

VALVOLA FLUSSO AVVIATO DN200
Codice prodotto fornitore: 9-VF580200
Caratteristiche
- Tipologia: Valvola di intercettazione a flusso avviato, design unidirezionale
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 120 °C
- Flange: secondo DIN 2501 (UNI EN 1092-2 PN 10/16)
- Prova di pressione: UNI EN 12266-1
- Mandrino e volantino ascendenti
- Controllo e chiusura
Misure
- DN: 200 mm
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Lunghezza totale: 600 mm
- Altezza: 591 mm
- Larghezza: 400 mm
- Dimensione flangia: 340 x 295 mm
- N° fori flangia: 12 - Ø 23 mm
Consigli per l’installazione
- Installare secondo la direzione indicata dalla freccia sul corpo valvola, rispettando il senso di flusso.
- Verificare l’allineamento corretto delle flange e il rispetto delle normative DIN ed UNI EN prescritte.
- Adatta per sistemi idraulici, impianti industriali, reti acqua fredda, calda, surriscaldata e trattamento reflui.
Consigliata in applicazioni HVAC e processi di climatizzazione.
Raccomandazioni per la manutenzione
- Effettuare controlli periodici per verificare lo stato delle tenute e della movimentazione del volantino.
- Pulire regolarmente per evitare accumuli di depositi e detriti all'interno della camera valvola.
- Verificare annualmente lo stato delle flange e degli elementi di fissaggio.
Peso indicativo
134 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
