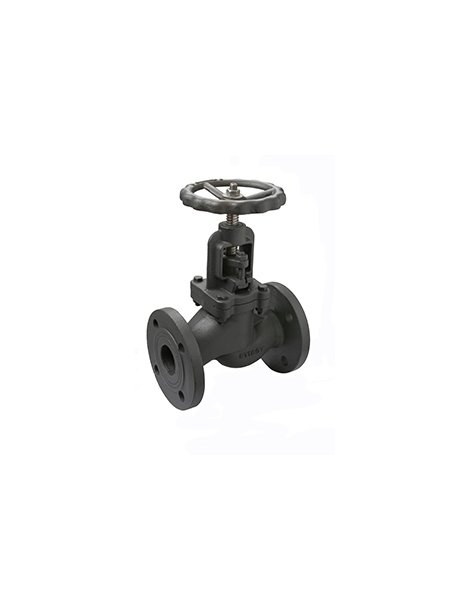

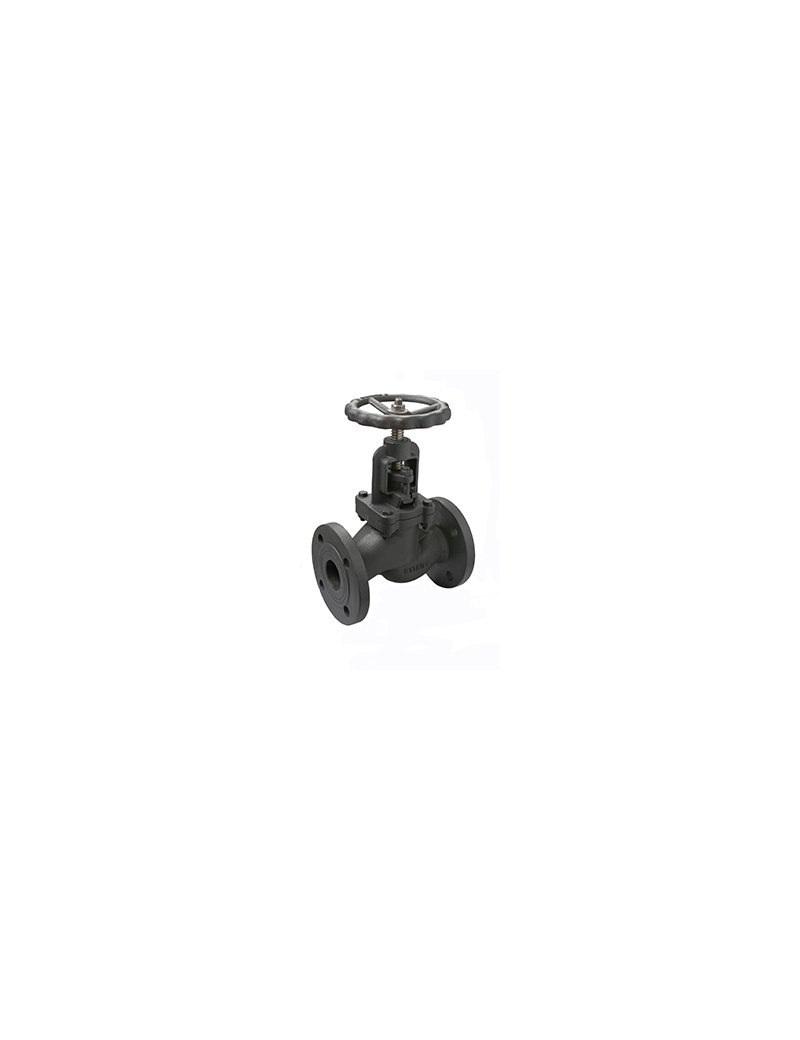

VALVOLA FLUSSO AVVIATO DN150
Codice fornitore: 9-VF580150
- Valvola di controllo e chiusura a flusso avviato.
- Design unidirezionale.
- Pressione nominale (PN): 16.
- Mandrino e volantino ascendenti.
- Temperatura di lavoro: 0°C - 120°C.
- Sistema di prova unitaria secondo UNI EN 12266-1.
- Flange secondo: DIN 2501 (UNI EN 1092-2 PN 10 / 16).
- Interasse tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1).
- Corpo in ghisa grigia (GG25), sede in acciaio inox, guarnizione in grafite.
- Applicazioni: sistemi idraulici e impianti industriali con pressioni e temperature moderate.
| DN | 150 |
| Lunghezza interasse (mm) | 480 |
| Altezza (mm) | 503 |
| Diametro flangia (mm) | 285 |
| Diametro foro (mm) | 240 |
- Installare la valvola rispettando il senso del flusso indicato sul corpo.
- Verificare la pulizia delle flange e delle tubazioni prima del montaggio.
- Serrare uniformemente i bulloni delle flange per evitare tensioni su corpo valvola.
- Assicurarsi che la valvola sia posizionata in modo che il volantino sia facilmente accessibile.
- Controllare periodicamente lo stato di usura delle guarnizioni.
- Eseguire cicli di apertura e chiusura per evitare il bloccaggio del meccanismo.
- Al verificarsi di perdite, sostituire le guarnizioni con ricambi idonei.
- Pulire regolarmente il volantino e la parte esterna per evitare accumuli di polvere e residui.
74 kg
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
