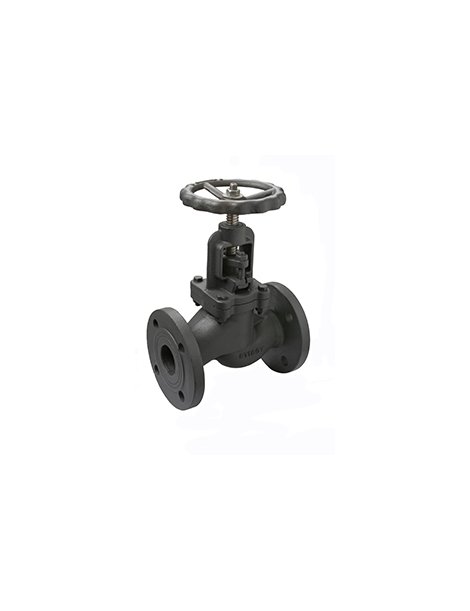

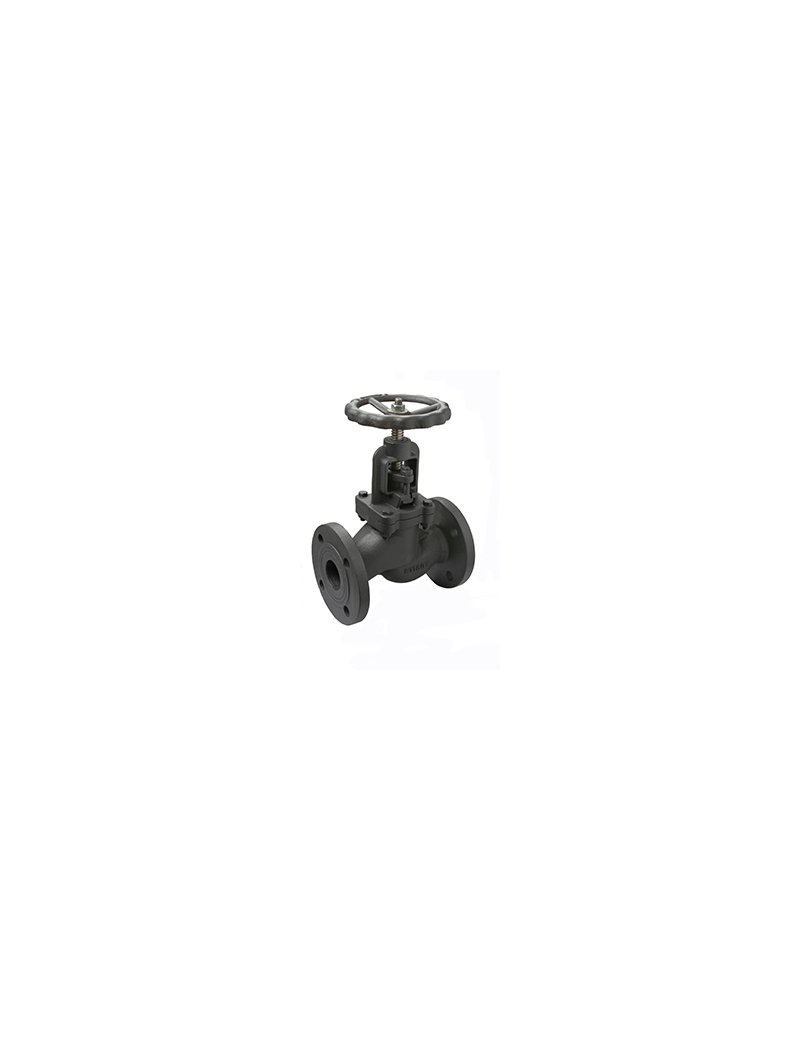

VALVOLA FLUSSO AVVIATO DN100

VALVOLA FLUSSO AVVIATO DN100

Caratteristiche

- Valvola di intercettazione a flusso avviato (tipo globe)
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 120 °C
- Design unidirezionale
- Mandrino e volantino ascendenti
- Flange secondo DIN 2501 (UNI EN 1092-2 PN 10 / 16)
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Prova di pressione unitaria secondo UNI EN 12266-1
- Valvola di controllo e chiusura
- Compatibile con sistemi idraulici, industriali, acqua fredda/calda/surriscaldata, trattamento acque e climatizzazione

Misure

- DN: 100 mm
- Flangiatura: PN 10/16
- Dimensioni scartamento (face to face): secondo DIN 3202-1 F1

Consigli per installazione

• Installare rispettando il senso di flusso indicato sul corpo valvola.
• Assicurarsi che le superfici di tenuta delle flange siano pulite e prive di impurità.
• Serraggio uniforme dei bulloni delle flange per garantire la tenuta.
• Adatta sia per installazione in posizione orizzontale che verticale, verificando compatibilità con il circuito.

Raccomandazioni per la manutenzione

• Eseguire ispezioni periodiche per verificare l’assenza di perdite e lo stato dei componenti mobili.
• Lubrificare il mandrino secondo le indicazioni del costruttore.
• In caso di manutenzione, depressurizzare completamente l’impianto prima di qualsiasi intervento.
• Sostituire guarnizioni e parti usurate solo con ricambi originali.

Peso indicativo

58 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
