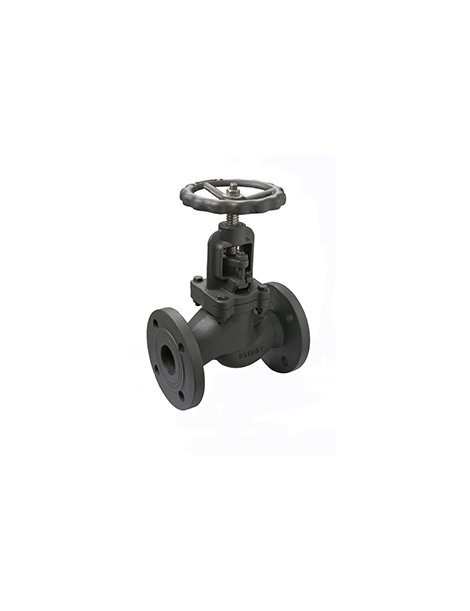

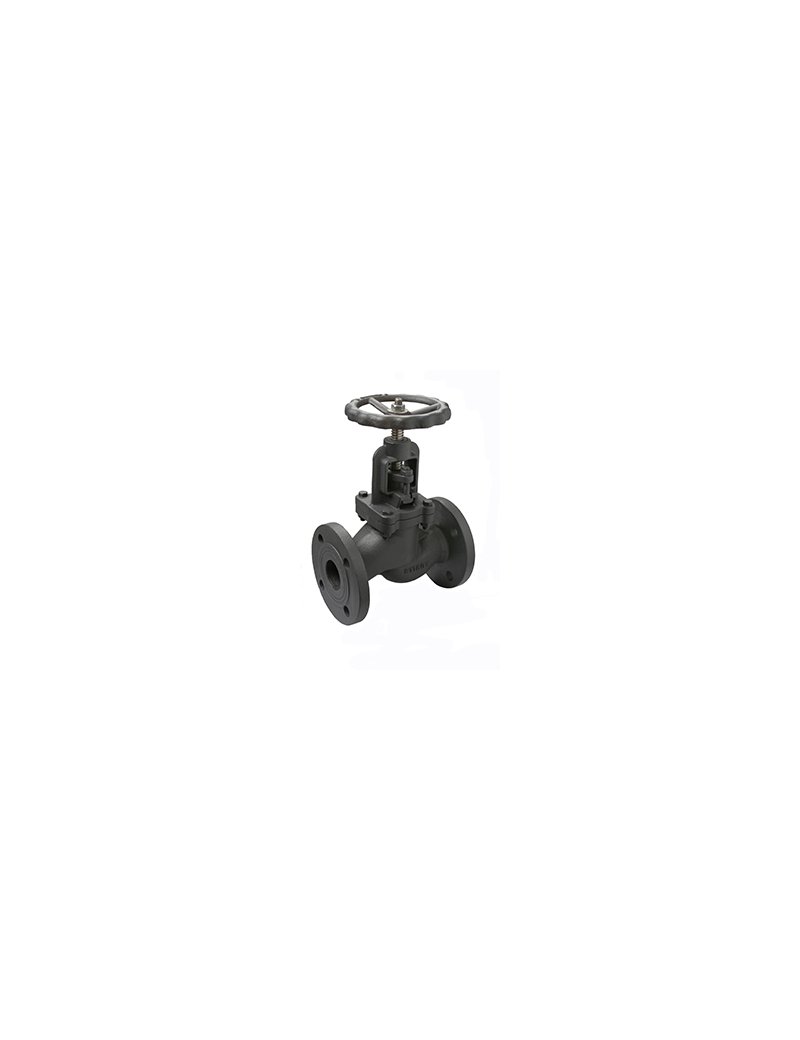

VALVOLA FLUSSO AVVIATO DN80

VALVOLA FLUSSO AVVIATO DN80
Codice prodotto fornitore: 9-VF580080

Caratteristiche

- Tipologia: Valvola a globo
- Pressione di lavoro: PN 16
- Temperatura di lavoro: da 0 °C a 120 °C
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Flange secondo norma: DIN 2501 (UNI EN 1092-2 PN 10/16)
- Prova di pressione: UNI EN 12266-1
- Mandrino e volantino ascendenti
- Design unidirezionale
- Funzione di controllo e chiusura
- Corpo: Ghisa Grigia EN-GJL-250
- Sede: Acciaio Inox AISI 304
- Disco: Ghisa Grigia EN-GJL-250
- Guarnizione: Grafite
- Coperchio: Acciaio al Carbonio

Misure

Consigli per installazione

• Installare la valvola su condotte con flangiatura compatibile DIN 2501 (UNI EN 1092-2 PN 10/16).
• Posizionare la valvola tenendo conto della direzione del flusso indicata sul corpo.
• Serraggio delle flange secondo le specifiche costruttive.
• Verificare la pulizia delle superfici di tenuta prima dell’installazione.

Raccomandazioni per la manutenzione

• Controllare periodicamente lo stato delle guarnizioni per evitare perdite.
• Lubrificare il volantino/madrino se previsto dal manuale tecnico.
• Effettuare test di tenuta secondo UNI EN 12266-1.
• Ispezionare visivamente la valvola per verificare assenza di corrosione o danneggiamenti meccanici.

Peso indicativo

23,0 KG

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
