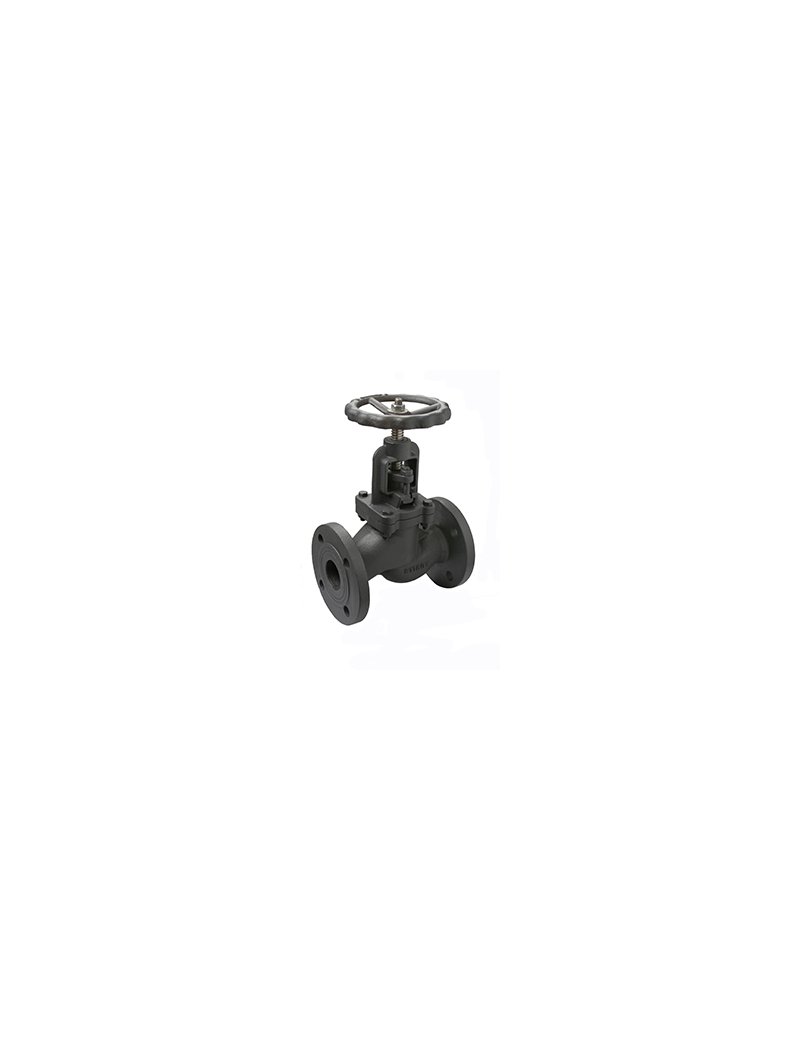

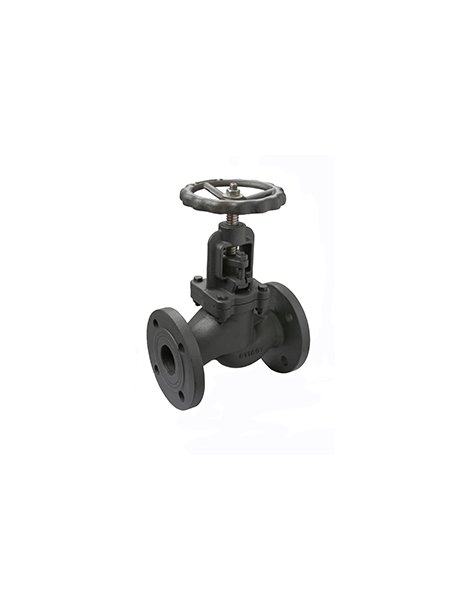

VALVOLA FLUSSO AVVIATO DN65
Caratteristiche
- Corpo in ghisa grigia EN-GJL-250
- Pressione di esercizio: PN 16
- Temperatura d'esercizio: da 0 °C a 120 °C
- Mandrino e volantino ascendenti
- Funzione di controllo e intercettazione
- Design unidirezionale
- Scartamento tra le flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1)
- Flange secondo DIN 2501 (UNI EN 1092-2 PN 10/16)
- Prova di pressione unitaria secondo UNI EN 12266-1
Misure
- Diametro nominale: DN 65
- Interasse (face to face): 290 mm
- Altezza totale: 312 mm
- Volantino: 160 mm
- Foratura flange: 4 fori Ø19 mm su PCD 185 mm
- Per spessore flange PN 10/16
Consigli per l'installazione
- Installare la valvola secondo la direzione del flusso indicata sul corpo
- Verificare che le flange siano allineate e compatibili per evitare tensioni nei collegamenti
- Effettuare la posa assicurandosi che la valvola sia accessibile per eventuali operazioni di manutenzione
Raccomandazioni per la manutenzione
- Effettuare controlli periodici della tenuta e dell'integrità dei componenti per prevenire perdite
- Lubrificare periodicamente parti in movimento (volantino/mandrino)
- Durante le fermate prolungate, eseguire cicli di apertura e chiusura per prevenire grippaggi
Peso indicativo
La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
