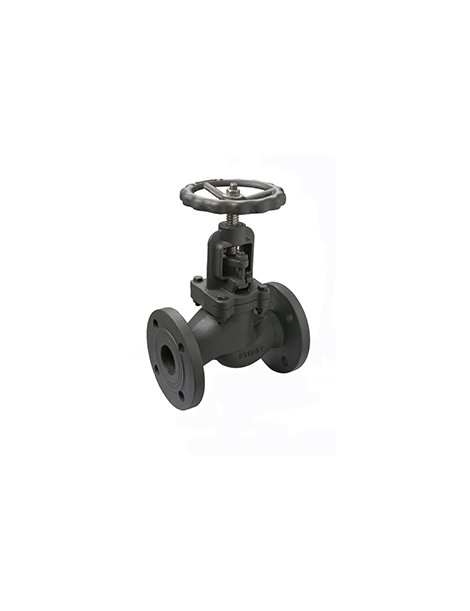

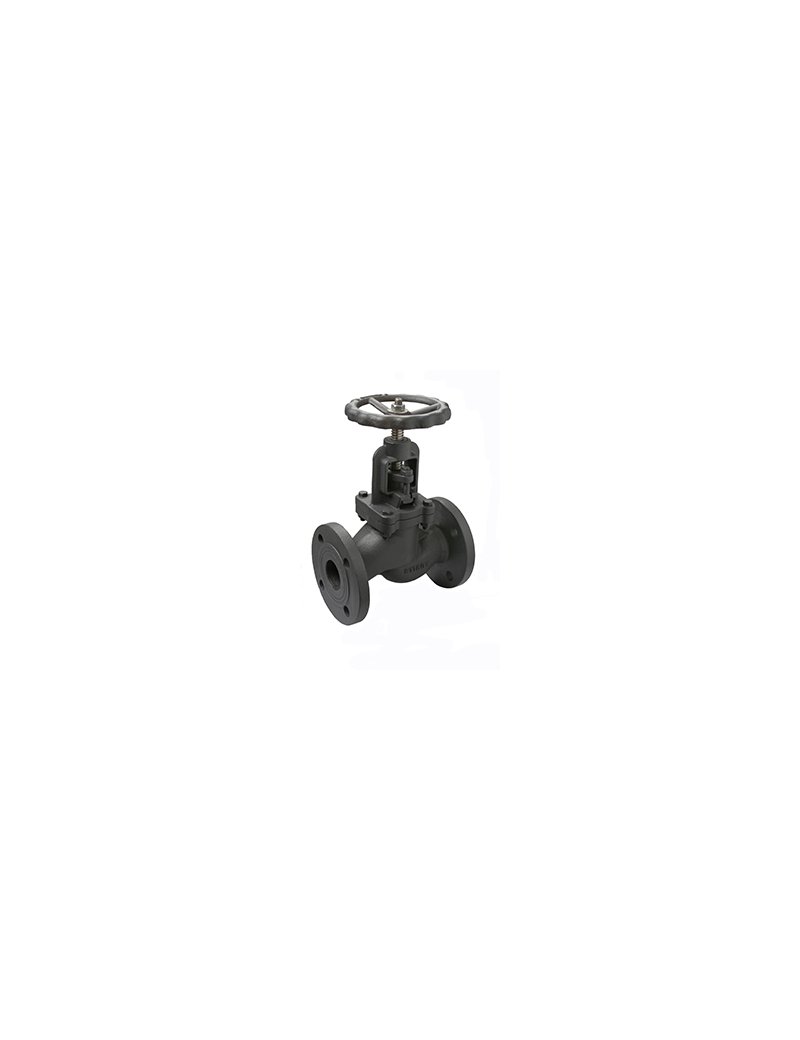

VALVOLA FLUSSO AVVIATO DN50

VALVOLA FLUSSO AVVIATO DN50
Codice prodotto fornitore: 9-VF580050

Caratteristiche

• Tipologia: Valvola di intercettazione a flusso avviato
• Pressione di lavoro: PN 16
• Temperatura di lavoro: da 0°C a 120°C
• Corpo: Ghisa Grigia EN-GJL-250
• Sede corpo e disco: Acciaio Inox AISI 304
• Coperchio: Acciaio al Carbonio
• Guarnizione: Grafite
• Prova di pressione: UNI EN 12266-1
• Design: Unidirezionale, con mandrino e volantino ascendenti
• Flange: secondo UNI EN 1092-2 PN 10/16

Misure

• DN: 50 mm
• Interasse (face to face): 230 mm
• Altezza: 277 mm
• Diametro flangia esterno (D): 165 mm
• Diametro foratura (K): 125 mm
• Spessore flangia: 20 mm
• Numero/fori: 4 x Ø19 mm

Consigli per installazione

• Verificare che il senso di flusso sia conforme all’indicazione sulla valvola (installazione unidirezionale).
• La valvola può essere installata sia in posizione orizzontale che verticale.
• Pulire accuratamente le tubazioni prima dell’installazione.
• Stringere i bulloni delle flange in modo graduale e incrociato per evitare deformazioni.

Raccomandazioni per la manutenzione

• Eseguire controlli periodici dello stato di usura delle sedi e delle guarnizioni.
• Lubrificare il volantino e verificare l’assenza di perdite sui punti di tenuta.
• Effettuare operazioni di apertura e chiusura periodica per prevenire blocchi da incrostazioni.

Peso indicativo

12,0 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
