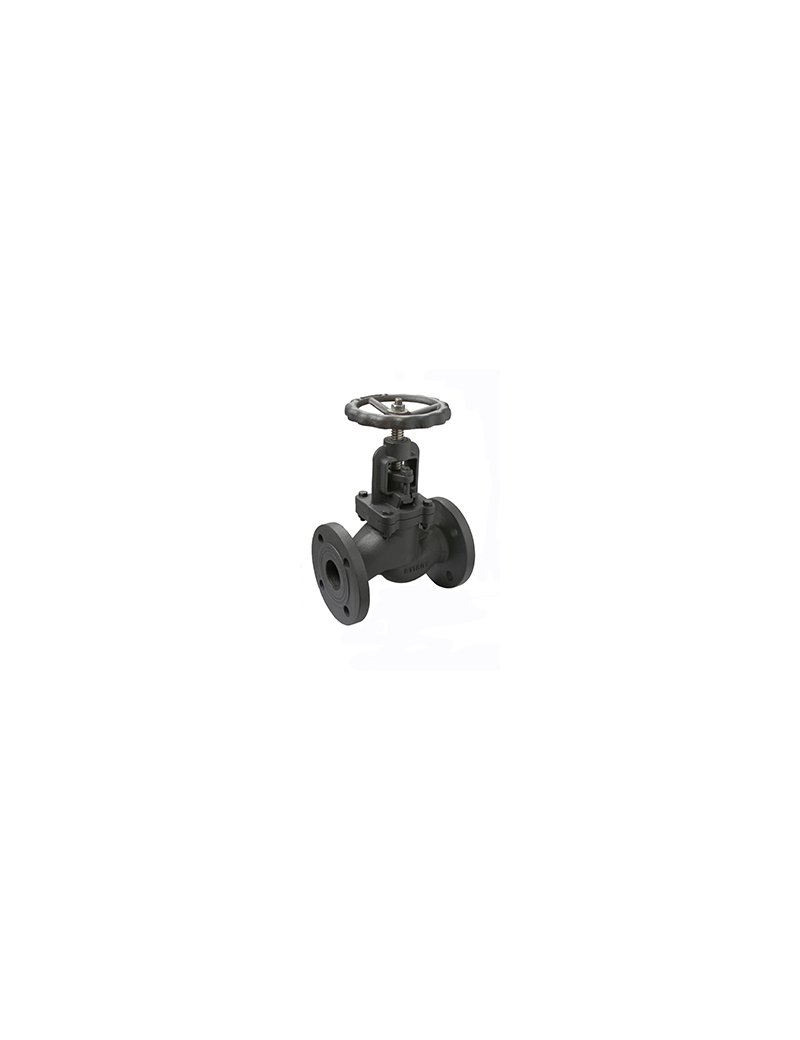

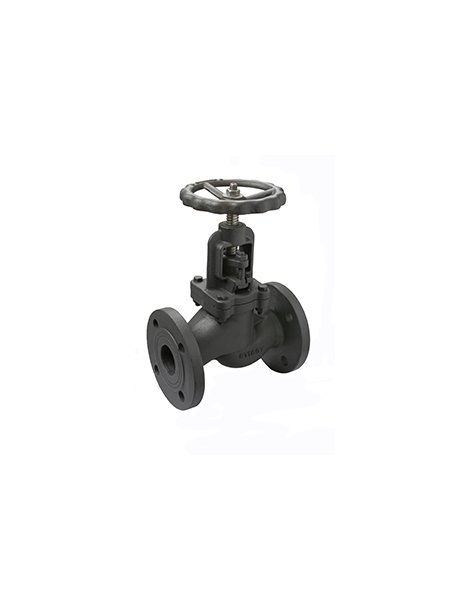

VALVOLA FLUSSO AVVIATO DN40

VALVOLA FLUSSO AVVIATO DN40

Caratteristiche

• Valvola a flusso avviato per controllo e intercettazione.
• Corpo in ghisa grigia GG25 (EN-GJL-250).
• Disco in ghisa grigia GG25.
• Sede corpo e disco in acciaio inox AISI 304.
• Guarnizione in grafite.
• Coperchio in acciaio al carbonio.
• Pressione nominale di esercizio: PN 16.
• Temperatura di esercizio: da 0°C a 120°C.
• Mandrino e volantino ascendenti.
• Design unidirezionale.
• Prova di pressione secondo norma UNI EN 12266-1.
• Flangiatura conforme a EN 1092-2 PN10/16.
• Scartamento tra flange: DIN 3202-1 F1 (UNI EN 558-1 Serie 1).

Misure

Consigli per installazione

• Installare rispettando la direzione del flusso indicata sulla valvola.
• Assicurarsi della perfetta pulizia delle flange e dei tubi prima del montaggio.
• Stringere i bulloni delle flange in modo incrociato per garantire una perfetta tenuta.
• Montaggio consigliato su linee orizzontali.

Raccomandazioni per la manutenzione

• Effettuare controlli periodici dello stato della guarnizione e del buon funzionamento del volantino.
• Lubrificare se necessario il mandrino con appositi lubrificanti.
• Verificarne periodicamente la tenuta idraulica e sostituire le parti soggette a usura.

Peso indicativo

9,5 kg

La scheda è stata prodotta con Intelligenza Artificiale, verificare le informazioni riportate sul sito del produttore o con il nostro ufficio tecnico.
